所谓程序编制，就是用户根据控制对象的要求，利用PLC厂家提供的程序编制语言，将 个控制要求描述出来的过程。PLC 常用的编程语言是梯形图语言和指令语句表语言，且两者常常联合使用。

1） 梯形图（语言）

梯形图是 种从继电接触控制电路图演变而来的图形语言。它是借助类似于继电器的动合、动断触点、线圈以及串、并联等术语和符号，根据控制要求联接而成的表示PLC输入和输出之间逻辑关系的图形，直观易懂。

梯形图中常用        图形符号分别表示PLC编程元件的动合和动断触点；

用 （ ） 表示它们的线圈。梯形图中编程元件的种类用图形符号及标注的字母或数加以区别。触点和线圈等组成的独立电路称为网络，用编程软件生成的梯形图和语句表程序中有网络编号，允许以网络为单位给梯形图加注释。

    梯形图的设计应注意到以下三点：

    ①梯形图按从左到右、自上而下地顺序排列。每 逻辑行（或称梯 ）起始于左母线，然后是触点的串、并联接， 后是线圈。

    ②梯形图中每个梯 流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。这个“概念电流”只是用来形象地描述用户程序执行中应满足线圈接通的条件。

    ③输入寄存器用于接收外部输入信号，而不能由PLC内部其它继电器的触点来驱动。因此，梯形图中只出现输入寄存器的触点，而不出现其线圈。输出寄存器则输出程序执行结果给外部输出设备，当梯形图中的输出寄存器线圈得电时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。输出寄存器的触点也可供内部编程使用。

★ 公司名：厦门兴锐嘉进出口有限公司

    2）指令语句表

    指令语句表是 种用指令助记符来编制PLC程序的语言，它类似于计算机的汇编语言，但比汇编语言易懂易学，若干条指令组成的程序就是指令语句表。 条指令语句是由步序、指令语和作用器件编号三部分组成。

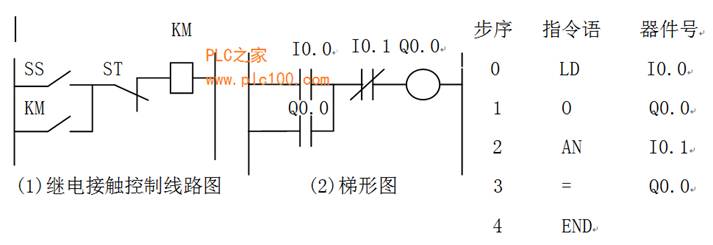

下例为PLC实现三相鼠笼电动机起/停控制的两种编程语言的表示方法：
