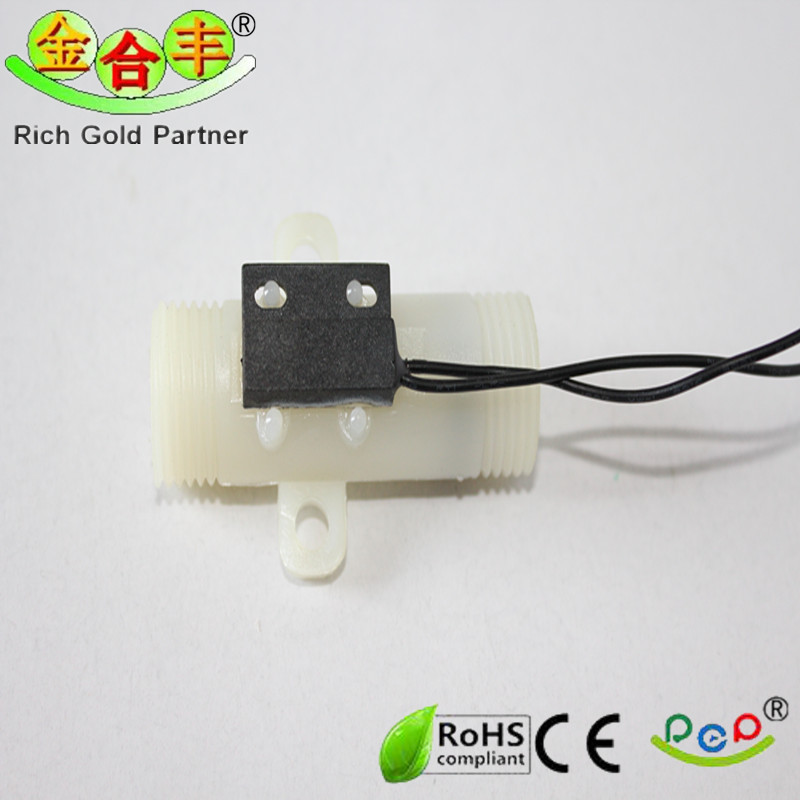

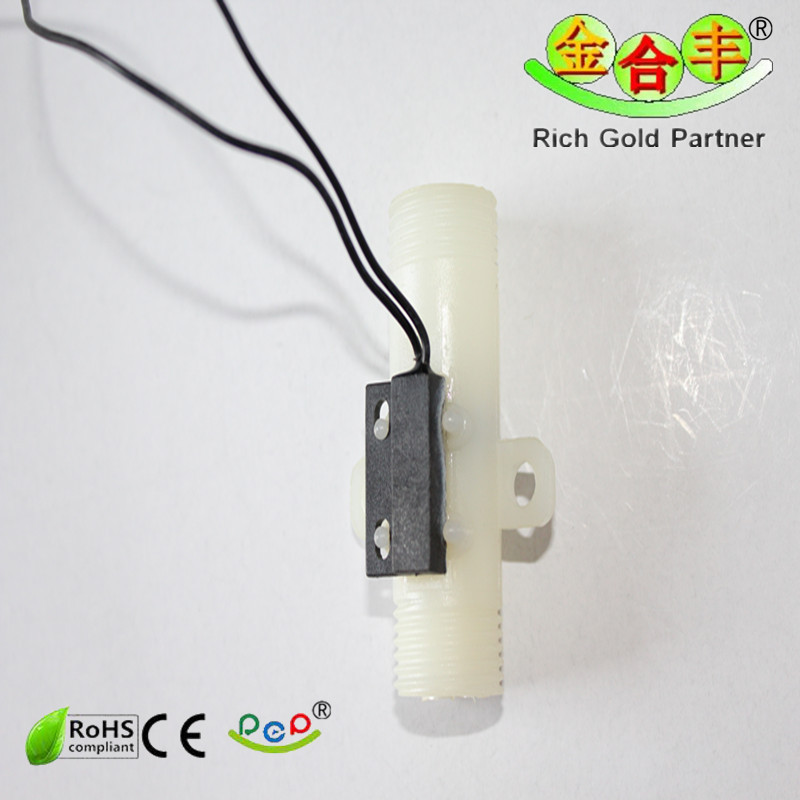

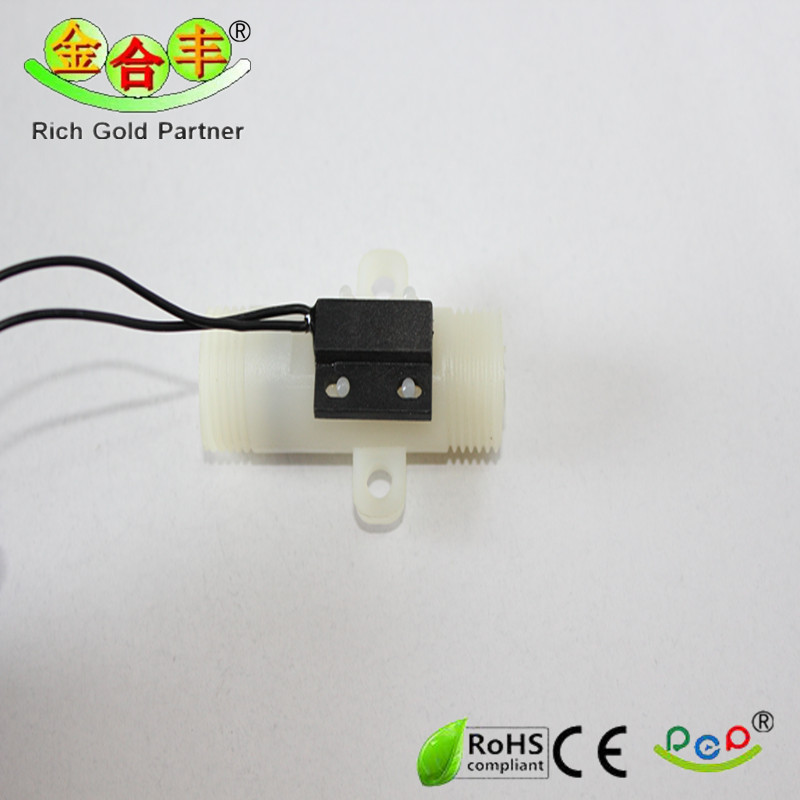

W4-P2W说 明  水流开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到 定流量后将水流转换为开关式电信号的传感器件。

材料组成部分:

1 主体材质PP  塑料

2 装配： 磁簧开关 磁铁 环氧树脂

3 引线等。

原 理  当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出 “0”开关信号,停止系统的工作。
流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某 个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作。避免或减少主机“干烧”。

安 装 说 明

1、安装位置 般安装在水泵出水口到设备出水口的这段管路中，不能安装在水泵的吸入口的管路 上，这样容易使水泵无法正常吸水，水流开关也无法打开。

2、允许水平〔塑料部分在上）和垂直安装

3、安装挡板式流量开关时需要注意管道中的水流方向 定要和水流开关接 线盒上的箭头方向 致，否则水流开关无法工作。另外切勿用手扳动黑色塑料壳，否则水流开关将无法工作。

使 用  说 明

1）环境温度不低于0℃。不可敲打壳体。远离磁性物体。

（2）信号的输出是开关量，因此控制对象的连接方式必须也是开关控制关系。

（3）控制对象的功率不得大于信号负载能力。

（4）本器件是水介质控制器件，不可用于其他介质控制。多种规格尺寸，

参                  数

用  途  气液两用型，可广泛应用于工业自动化，机械设备，空气压缩工业，制冷暖通领域等。水流开关磁体不在流动的水道中，可正常用于污水系统管道中。

性能特点

流量开关具有灵敏度高、耐久性强等优点。

1，检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供） 个信号的通断的状态。

2，设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施；

3，举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。

4，可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、冶金、钢厂、造纸、食口品加工、水处理、电池厂等行业。

 水流开关定做要求     单位：mm（毫米）

、螺丝牙：

1、螺丝牙的直径

2、螺丝牙长度

3、螺丝牙公制与英制

二、材质：

1、材质质不锈钢（304 316）

三、参数：

1、电压：AC/DC = V

2、电流：0.5~1.0=A（0.5-2）

3、功率：50W（DC350V、AC250V、1.0A）；10W（DC100V、0.5A）

4、温度：常规-20·C~+135·C；高温为180·C

六、工作要求：

安装环境在：水、油以及腐蚀的液体

开关频率:10⁸次
