海洋养殖钛管换热器 海参鲍鱼养殖专用蒸汽换热器 经久耐用 汽水换热器

点击图片查看原图
单 价: 面议
起 订: 1 平方
供货总量: 200 平方
发货期限: 自买家付款之日起 5 天内发货
所在地: 山东 枣庄市
有效期至: 长期有效
最后更新: 2020-10-08 16:39
浏览次数: 32
询价
公司基本资料信息








产品详细说明
 T2dFlBXhxaXXXXXXXX_!!364420034


2519597987_1209352153

2372245704_2034587654

Y05)7B4]ADUQZ10`BV[8@UV
undefined

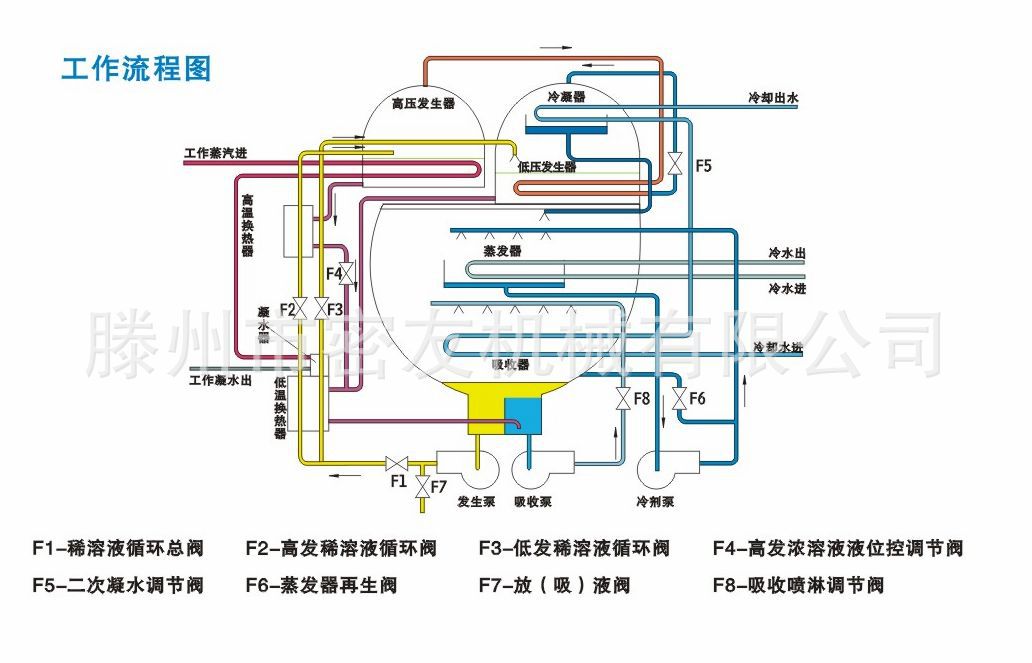

图为蒸汽两效溴化锂吸收式制冷机的流程原理图。

undefined

  图中,稀溶液由溶液泵输送,通过阀F1的调节,进入低温换热器和凝水回热器,然后分两路: 路通过调节阀F2经高温换热器后进入高压发生器,另 路从凝水回热器出口,通过调节阀F3进入低压发生器。

  高压发生器中是溴化锂水溶液,该稀溶液被在管内流动的蒸汽加热,产生高压高温冷剂蒸汽,溶液被浓缩,而低压发生器中的稀溶液,则被来自高压发生器的冷剂蒸汽加热,产生二次冷剂蒸汽,溶液也被浓缩。

  高压发生器的冷剂蒸汽加热低压发生器后,凝结成冷剂水,经节流后,压力降低,进入密友螺旋缠绕冷凝器,与低压发生器产生的冷剂蒸汽 起,被密友螺旋缠绕冷凝器放在管内流动的冷却水所冷却。聚积在密友螺旋缠绕冷凝器中的冷剂水,经密友螺旋缠绕冷凝器型管节流后进入蒸发器。

  由于蒸发器中的压力很低,便有部分冷剂水蒸发,而大部分的冷剂水则由冷剂泵输送,喷淋在蒸发器管簇上,吸取在管内流动的冷水的热量而蒸发,使冷水的温度降低,从而达到制冷目的。



  在溴化锂吸收式制冷中,由于溴化锂水溶液本身沸点很高(1265℃), 难挥发,所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽;在 定温度下,溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高,液面上的水蒸气饱和分压力越小。所以在相同的温度条件下,溴化锂水溶液浓度越大,其吸收水分的能力就越强。这也就是通常采用溴化锂作为吸收剂,水作为制冷剂的原因。



  冷媒水:即上图的“冷水”,或称“冷冻水”。当冷凝器内的水通过节流阀进入蒸发器时,急速膨胀而汽化,并在汽化过程中大量吸收蒸发器内冷媒水的热量。冷媒水是把空调的制冷量通过管道和冷冻水泵送入空调房间,由室内的风机盘管(或组合式空调箱)把冷量交换给空间的水。简单讲,冷媒水就是把冷量从空调机房传送到使用房间进行冷热交换的媒质。

  冷却水:从上图右边所指的“冷却水进”处进入。冷却水不断地带走吸收过程中放出的吸收热,因此中间溶液便具有不断地吸收来自蒸发器的水蒸气的能力。空调主机的热量通过冷却水输送到冷却塔,然后通过冷却塔散热到大气中。

  热交换器:离开发生器的浓溶液的温度较高,而离开吸收器的稀溶液的温度却相当低。浓溶液在未被冷却到与吸收器压力相对应的温度前不可能吸收水蒸气,而稀溶液又必须加热到和发生器压力相对应的饱和温度才开始沸腾,因此通过 台溶液热交换器,使浓溶液和稀溶液在各自进入吸收器和发生器之前彼此进行热量交换,使稀溶液温度升高,浓溶液温度下降。

QPD1MAKHK1NHK(~SJA260SB

6358948745965150006028797

6358948278794837506860637
A[W~1D5~`OA1O}QM1Y294YJ
3853986607_253612234

螺旋缠绕式换热器

       螺旋螺纹管式换热器是近年来推出的 种新型高效节能的换热设备,它在设计上完全突破了传统管壳式换热器的设计思路,从材料选择到结构形式、外形体积等方面与传统管壳式换热器相比均有大幅度变化,多项技术创新使该换热器从外观到性能等各方面明显超越了传统管壳式换热器,改变了传统换热器结构简单、体积庞大、外形粗糙、效率低下的特点,是传统换热器的更新换代产品。



中文名:螺旋螺纹管换热器       性质:换热设备           特点:新型高效节能



优点:安装方便,占地面积小



应用:汽-水换热领域

 组成:芯体和壳体

1螺旋螺纹管式换热器的技术优势:



螺旋螺纹管式换热器较大特点来自于它超高的换热系数, 般可为传统管壳式换热器的

2-3倍,同时具备较好的节能效果,与传统管壳式换热器相比,可节能10%以上。

      螺旋螺纹管式换热器的外面也 改传统换热器的粗放形象,外壳从筒体到法兰,全部选用不锈钢材料,换热器外表面做镜面抛光处理,美观性大大提高。

     螺旋螺纹管式换热器的优势还来自于它体积和重量仅为传统管壳式换热器的几分之 ,安装过程不再需要复杂的起重工具和设备,人工即可完成。

     该换热器由于管程阻力较大不适合汽源压力较低及水/水换热工况。

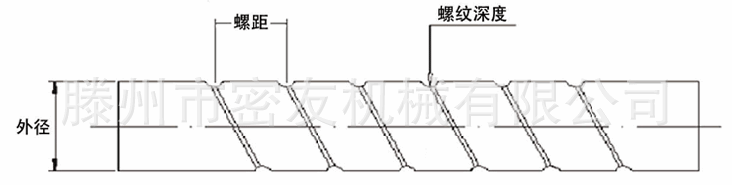

 螺旋螺纹管式换热器的结构

 螺旋螺纹管式换热器由芯体和壳体两部分组成,

芯体主要由换热管组成,壳体由筒体和封头等组成,上下封头各设两个开口,同 封头上的开口中心呈90°角,使换热器全部参与换热,无死区。

   螺旋螺纹管式换热器的应用领域螺旋螺纹管式换热器具有高效的换热性能,在汽-水换热领域表现 佳,广泛应用于暖通和生活热水方面,同时在深冷装置上也有优异表现,在化工和医药等方面取得了广泛应用。



螺旋螺纹管换热器优点

 ( )螺旋螺纹管换热器热效率高,更加节省能量(蒸汽)内部独特的反向缠绕、

螺旋上升的盘管结构,以逆流方式换热,使蒸汽在换热管束中得以充

分冷凝,无须经过二次换热,故可以节省大量蒸汽;

 (二)螺旋螺纹管换热器为全不锈钢焊接,耐高温高压

    由于螺旋螺纹管换热器的换热管束和壳体全部采用不锈钢材质,具有统 的膨胀系数,其较高承压1.6MPa,较高耐温400℃,不会由于压力和温度不稳定而引起换热器的变形;无需减温减压装置。

 (三)螺旋螺纹管换热器结构紧凑,安装方便,占地面积小,螺旋螺纹管换热器体积小,节省基建投资;重量轻,便于安装,设备可直接与管道相连,降

低了安装费用。

 (四)螺旋螺纹管换热器使用寿命长

 螺旋螺纹管换热器利用欧文(OWEN)湍流抖振频率准则原理,采用换热管束较小间隙设计,有效消除了湍流抖振现象,延长了换热器的使用寿命。

 (五)螺旋螺纹管换热器结垢倾向低,维护费用低螺旋螺纹管换热器独特的内部结构、

独特的表面处理工艺以及两侧介质的逆流换热,在提高综合传热系数的同时保证了换热器具有自洁功能,结垢倾向低。可采用化学除垢的方法清洗换热器即可,省时、省力、费用低、效果好。

 (六)螺旋螺纹管换热器节能环保

螺旋螺纹管换热器热媒走管程,冷媒走壳程,换热器壳体无需保温。

3668425394_253612234

3396590364_1856917860
gjmdj

{F%FOSY(%365Q%~~0BDK6XS
