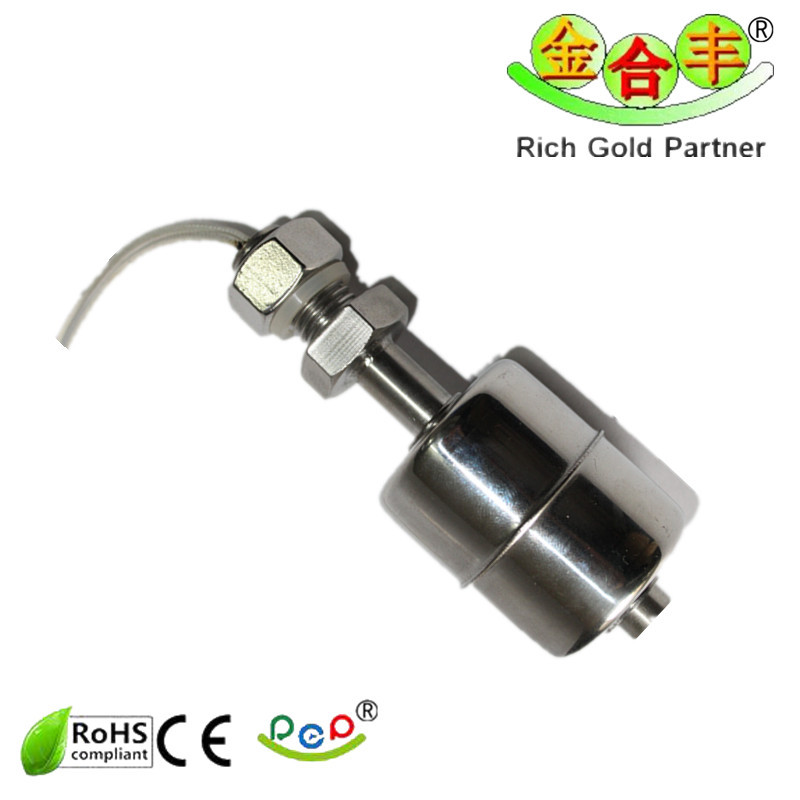

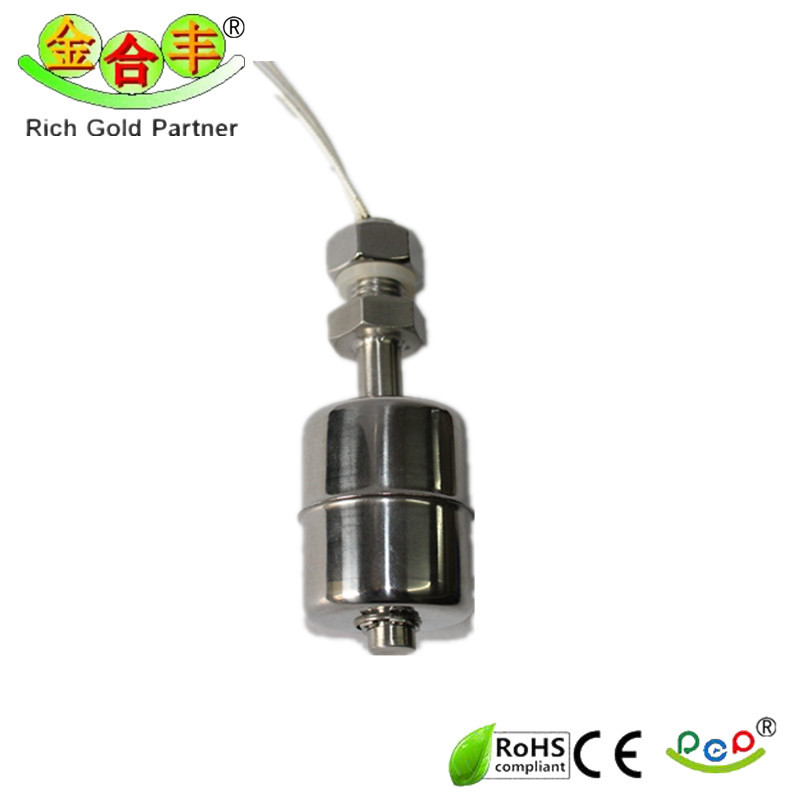

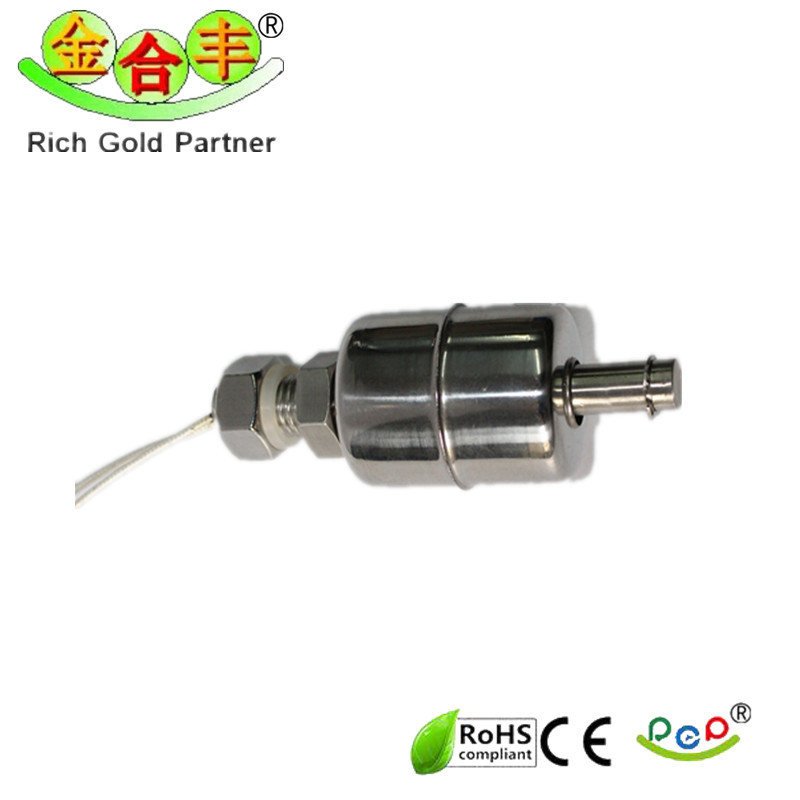

材料组成部分:

1 主体材质SUS  不锈钢

2 装配： 磁簧开关 磁铁 环氧树脂

3 引线等。

原 理  浮球开关使用磁力运作，无机械连接件，运作简单可靠。当浮球开关被测介质浮动浮子时，浮子带动主体移动，同时浮子另 端的磁体将控制杆上的磁体开关动作。在密闭的金属或塑胶管内，设计 点或多点的磁簧开关，然后将管子贯穿 个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在 定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。下图为常闭（NC）及常开（NO）时浮球开关的相关位置。

安 装 说 明

浮球液位开关在我们安装前只需要重新标定水位线。无法对开关本身进行调整的。这时用万用表测开关状态，在水线附近会随水位高低通断，这说明没问题。只要保证安装过程中与热力设备的水位线 致就好了。比如SOR的液位开关吧， 般在筒壁上都贴着水位线，我们把开关泡在在水槽中，慢慢下沉，使水面逐渐靠近标识线， 靠近时会听到微动开关动作的声音。

需要注意的是：高加液位开关等的工作温度高，里边的水温也高；高温水的密度要小于室温水密度。因而室温水的动作线比开关标识线要低些的。

液位低报警接在常闭上(NC)，液位高接常开(NO)。这类开关还是不难安装的。液位开关本身都会带两对以上的微动开关，分别输出两对常开两对常闭接点，在应用时通常是"接通报警"。

使 用  说 明

1、 温度：PVDF 高温度为120℃，PP 高为80℃，SUS304/316 高为200℃。

2、 压力：塑胶类浮球耐压 大5kg/cm2，SUS浮球耐压 大30kg/cm2。

3、 粘着：应选用球大、比重小的浮球才能克服液体表面张力。

4、 化性：塑胶材质适用于酸碱场所，如有温度考虑时应选用PVDF。

5、油精：应使用金属材质。

6、比重：浮球比重SG必须小于被测液体，否则浮球浮不起来。

7、电压：220VAC/200VDC、 电流：0.7A

用  途  气液两用型，可广泛应用于工业自动化，机械设备，空气压缩工业，制冷暖通领域等。水流开关磁体不在流动的水道中，可正常用于污水系统管道中。

性能特点

流量开关具有灵敏度高、耐久性强等优点。

1，检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供） 个信号的通断的状态。

2，设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施；

3，举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。

4，可对管道中的液体流动情况进行实时监控，提供开关量输出，并采用6个LED实时显示流体流速状态，实现下列监控功能：介质流动，降低/提高流速；介质存在/不存在；介质流动/静止;监控管道内流体流速大小、断流监测或防止泵的空转。被广泛应用于石油化工、电力、冶金、钢厂、造纸、食口品加工、水处理、电池厂等行业。

 水流开关定做要求     单位：mm（毫米）

、螺丝牙：

1、螺丝牙的直径

2、螺丝牙长度

3、螺丝牙公制与英制

二、材质：

1、材质质不锈钢（304 316）

三、参数：

1、电压：AC/DC = V

2、电流：0.5~1.0=A（0.5-2）

3、功率：50W（DC350V、AC250V、1.0A）；10W（DC100V、0.5A）

4、温度：常规-20·C~+135·C；高温为180·C

六、工作要求：

安装环境在：水、油以及腐蚀的液体

开关频率:10⁸次
