中科微型热水循环泵DC40H扬程11米、无刷直流抽水机、磁力

点击图片查看原图
品 牌: 深圳中科世纪
单 价: 面议
起 订: 10 台
供货总量: 100000 台
发货期限: 自买家付款之日起 7 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2019-10-08 13:59
浏览次数: 28
询价
公司基本资料信息








产品详细说明

  • 详细信息
  • 成交0
  • 评价0
  • 订购说明

已选0/0.00


品牌 中科 型号 DC40H 材质 工程塑料
性能 耐磨 用途 潜水泵 驱动方式 磁力
输送介质 清水泵 泵轴位置 卧式 叶轮结构 半开式叶轮
叶轮吸入方式 其他 流量 0.1-0.5(m3/h) 叶轮数目 6
扬程 1-11(m) 吸入口径 10(mm) 排出口径 10(mm)
结构原理 中开泵 重量 0.25(kg)
电压 5-24(V) 规格 DC40H-1240,DC40H-1265,DC40H-1890,DC40H-2490,DC40H-24110





DC40H系列

外观图

DC40H



参数规格

序号

类别

规格

1

泵体尺寸及重量

84.5mm*61.8mm*43.8mm; 220g

2

安装尺寸

84.5mm*65mm*46mm;

2

水泵出水口外径

8MM

3

水泵进水口外径

11MM

4

驱动方式

无刷,磁力隔离

5

水泵壳体材料

PES/SPS/PPS/PA66+30%GF (可选配)

6

使用方式

连续使用

7

使用介质

水,油,以及其他酸碱溶液

8

大工作温度

60℃

9

功耗

2.5W~28.8W

10

额定电压

12Vdc或24Vdc

11

使用电压

5Vdc ~ 12Vdc或5Vdc ~ 24Vdc

12

大负载电流

1.2A

13

大流量

7.5L/MIN

14

大静态扬程

11M

15

噪音

<40dB

16

防水等

IP68(可潜水安装)

17

寿命

大于30000小时

18

供电方式

太阳能板,蓄电池,适配器,电源模块

19

保护功能

可选配缺水保护、空转保护、堵转保护、卡死保护

20

调速功能(调功率)

可选配PWM调速,0~5V模拟信号调速,电位器调速

21

水泵特点

1、体积小,效率高,寿命长,噪音低;

2、陶瓷轴芯,碳纤维石墨轴套超 耐磨;

3、死亡率低于0.5%

4、无碳刷无磨损,采用电子换向,

5、水电隔离,环氧树脂灌封,完全防水,防漏电;

水泵内部结构特点

 带水印水泵配置及结构介绍_副本


参数表(仅供参考,水泵24V扬程调制范围3~11M,18V扬程范围2-9M,12V扬程,范围2-6.5M)

型号

电压

大负载电流

大扬程

开口流量

大功耗

  V (dc)

A

m

L/H

W

DC40H-1240

12

0.50

4.0

270

6.0

DC40H-1265

12

1.2

6.5

360

14.4

DC40H-1890

18

1.20

9.0

420

21.6

DC40H-2490

24

0.90

9.0

420

21.6

DC40H-24110

24

1.20

11.0

450

28.8

选型注意事项

  • 选型时务必给出使用环境:例如连续工作时间、水温、介质等,水泵功率超过24W的就不适合长期在60度以上水温连续工作,请务必与专业人员沟通以便选择 合适的水泵型号!
  • 上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流,也为水泵 大电流,当水泵接上系统之后水泵的工作电流会降低到 大负载电流的70%-85%。
  • 水泵的扬程为 大送水高度,即到达 大扬程点的流量为零。
  • 水泵的流量为水平流量,即水平抽水的流量。

流量-扬程曲线图DC40H中文曲线



泵体尺寸及硅胶安装支架尺寸图DC40H尺寸

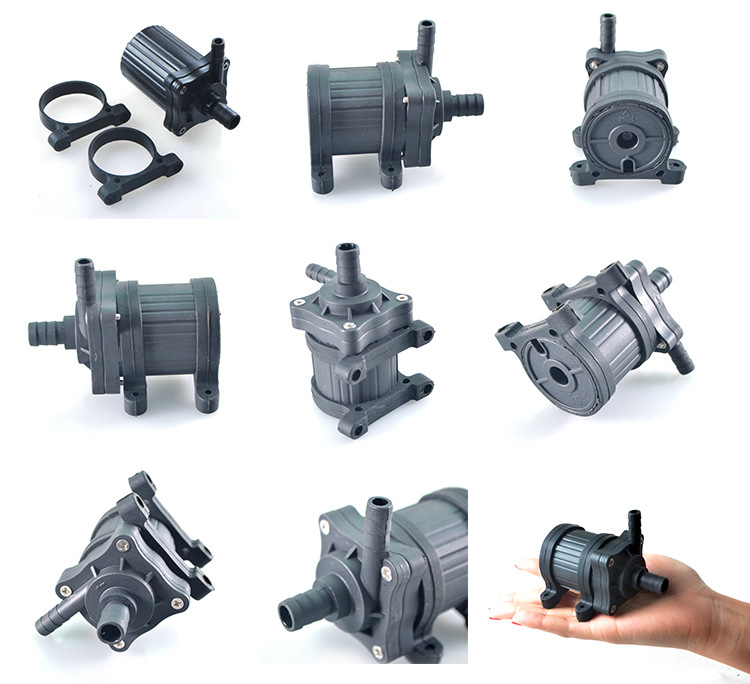

 产品细节图

4



应用范围电动汽车散热系统,自动化设备水循环,水制冷等电器,饮水机,卫浴产品,碎纸机,无土栽培,水暖床垫,

空调抽水,水族鱼缸,桌面工艺品,足浴盆,水暖床垫,热水器,电脑水冷,水冷风扇,医疗器械,制药系统,化工,循环系统,

冷却散热系统,制冷系统,水冷空调,水冷风扇,移动洗澡机,太阳能喷泉,太阳能循环系统,家庭增压系统,别墅供水系统,

小型灌溉系统,水处理系统,小型供水系统,汽车循环系统,汽车加热系统,机床,家用电器,厨房电器,卫浴产品,热水循环系统

产品检验

两厢直流水泵特点中文

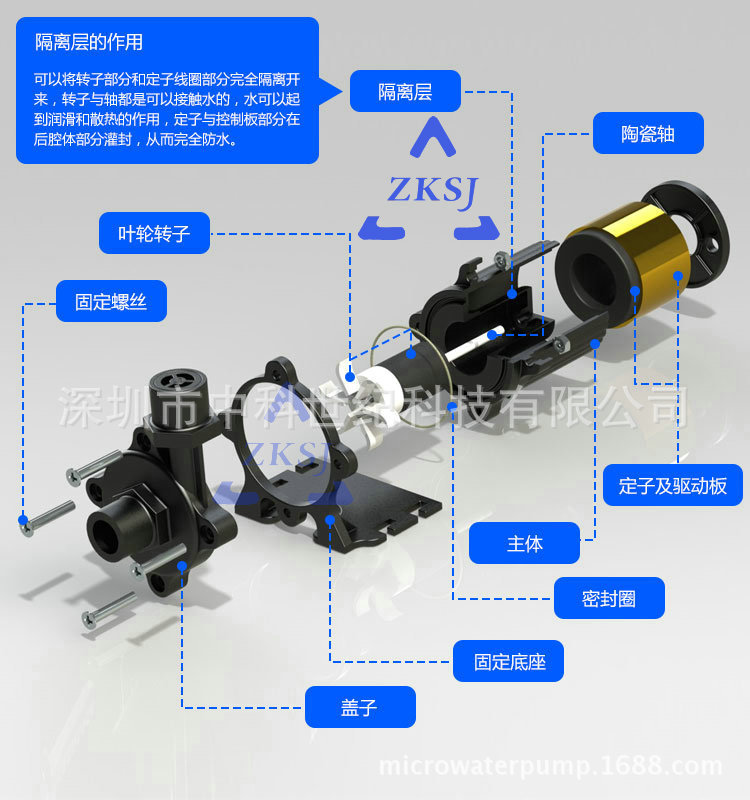

产品爆炸图产品爆炸图改

选型指南


 undefined


型号

电压(DC)

电流范围

大扬程

大流量

进水口径

出水口径

调速

空转/卡死保护

DC30A

5~12V

0.1~0.35A

 3m

4L/MIN

8mm

8mm

定做

选配

DC40

6~24V

0.15~1.2A

 8m

11L/MIN

14mm

10mm

PWM/0~5V/手动

选配

DC40A

6~24V

0.15~1.2A

 6m

14L/MIN

14mm

14mm

PWM/0~5V/手动

选配

DC40C

6~24V

0.15~1.2A

 6m

15L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC40D

6~24V

0.15~1.2A

 8m

10L/MIN

10mm

10mm

PWM/0~5V/手动

选配

DC40F

6~24V

0.15~1.2A

 6m

16L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC40H

6~24V

0.15~1.2A

 11m

7.5L/MIN

11mm

8mm

PWM/0~5V/手动

选配

DC50

6~24V

0.15~3.8A

7m

44L/MIN

22mm

22mm

PWM/0~5V/手动

选配

DC50A

6~24V

0.15~3.8A

 5m

60L/MIN

27mm

27mm

PWM/0~5V/手动

选配

DC50B

6~24V

0.15~3.8A

 13m

30L/MIN

20mm

20mm

PWM/0~5V/手动

选配

DC50C

6~24V

0.15~3.8A

 8m

42L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50D

6~24V

0.15~3.8A

 8m

42L/MIN

20mm

20mm

PWM/0~5V/手动

选配

DC50E

6~24V

0.15~3.8A

 15m

25L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50F

6~24V

0.15~3.8A

 15m

25L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50G

6~24V

0.15~3.8A

8m

40L/MIN

4分螺纹

4分螺纹

PWM/0~5V/手动

选配

DC50K

6~24V

0.15~3.8A

16m

23L/MIN

14mm

14mm

PWM/0~5V/手动

选配

DC50W

24V

1~3.8A

造浪

28000L/H

潜水

58mm

变频调速控制

选配

DC50Q

24V

1~3.8A

 5m

5000 L/H

1寸螺纹

1寸螺纹

变频调速控制

选配

DC60Q

24V

1~5A

5m

12000L/H

1.2寸螺纹

1.2寸螺纹

变频调速控制

选配

备注:

1、扬程流量范围内的都可以定制。

2、进出水口尺寸,连接方式可开模定制。

3、调速方式可以定制,可定制控制系统,也可根据系统定制水泵。

4、工作温度常规60度以内,可以定做100度的,详情请查看相关系列具体信息。

5、可定做食品 水泵。

6、可定做静音水泵。

详细型号及参数请查询中科世纪:http://www.smalldcpump.com

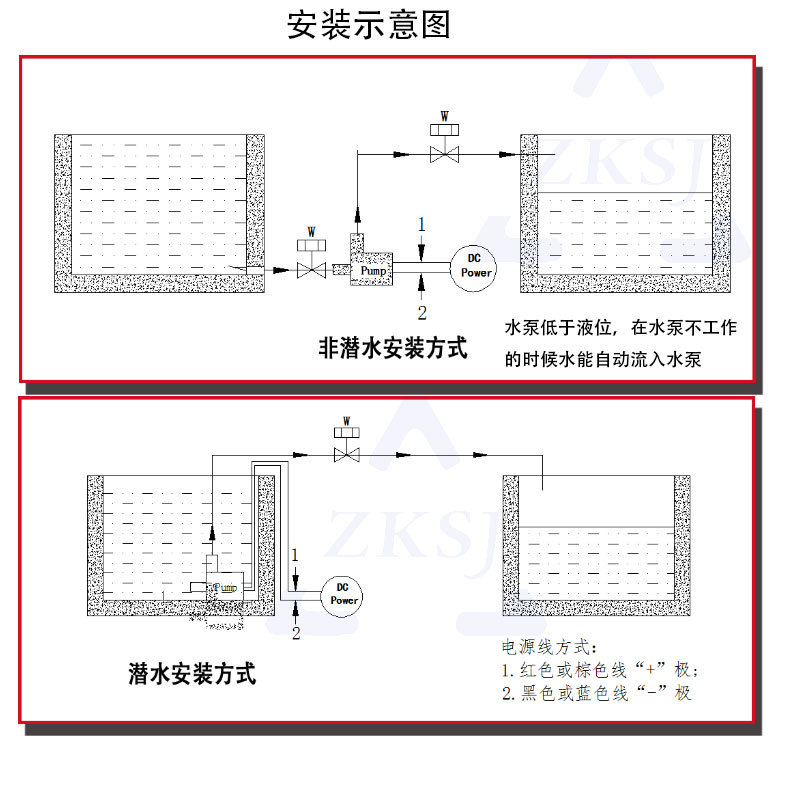

安装方式
