进口气动不锈钢薄形对夹球阀-进口气动不锈钢超短对夹球阀

点击图片查看原图

品牌：	德国莱克LIK
单价：	面议
起订：	1 台
供货总量：	100 台
发货期限：	自买家付款之日起 3 天内发货
所在地：	广东广州市
有效期至：	长期有效
最后更新：	2019-12-19 09:47
浏览次数：	35

公司基本资料信息

产品详细说明

进口气动不锈钢薄形对夹球阀

德国莱克阀门中国总代理-germany lik valves international

进口气动不锈钢薄形对夹球阀特点：

气动薄型球阀的阀体较般法兰球阀短，是适用与工厂同管路阀门数量多的场合。球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭

■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置

进口气动不锈钢薄形对夹球阀主要技术参数：

阀体

阀体形式	直通铸造超短阀
公称通径	DN15～150mm
公称压力	PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
法兰标准	JIS、ANSI、GB、JB、HG等
连接形式	对夹式、法兰式
压盖型式	螺母压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

阀内件

阀芯形式	O型球体阀芯
流量特性	近似快开型

执行机构

执行器型号	DSR系列角行程执行机构
主要技术参数	电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360°
	动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位
	防护等：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁

进口气动不锈钢薄形对夹球阀安装说明

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。

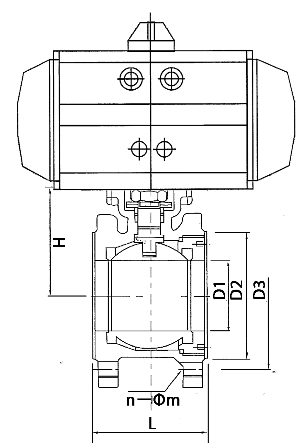

进口气动不锈钢薄形对夹球阀结构尺寸：


通径(mm)	英寸	压力(Mpa)	德标尺寸（mm）						美标尺寸（mm）
			L	D1	D2	D3	H	n-¢m	L	D1	D2	D3	H	n-¢m
15	1/2	1.6 2.5 4.0	42	15	45	65	46	4-12	42	15	35	60.5	41	4-1/2
20	3/4		44	20	58	75	51	4-12	44	20	43	70	44	4-1/2
25	1		50	25	68	85	62	4-12	50	25	50.8	79.3	46.5	4-1/2
32	1 1/4		60	32	78	100	72	4-16	60	32	63.5	88.9	55	4-1/2
40	1 1/2		65	40	88	110	78	4-16	65	40	73.5	98.6	64	4-1/2
50	2		80	50	102	125	86	4-16	80	50	92	120.6	73.1	4-5/8
65	2 1/2	1.0/1.6	110	63.5	122	145	108	4-16	110	63.5	105	139.7	88	4-5/8
		2.5/4.0						8-16
80	3	1.0/1.6	120	76	138	160	116	8-16	120	76	127	152.4	97	4-5/8
		2.5/4.0
100	4	1.0/1.6	150	95	158	180	139	8-16	150	95	157	190.5	117	8-5/8
		2.5/4.0			162	190		8-20
125	5	1.0/1.6	180	118	118	210	176	8-16	195	118	186	215.9	155	8-3/4
		2.5/4.0				220		8-24
150	6	1.0/1.6	225	142	212	240	192	8-20	225	142	215.9	241.3	194	8-3/4
		2.5/4.0			218	250		8-24
