进口气动卫生 快装卡箍球阀

点击图片查看原图
品 牌: 德国莱克LIK
单 价: 面议
起 订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 广州市
有效期至: 长期有效
最后更新: 2019-12-19 09:47
浏览次数: 51
询价
公司基本资料信息








产品详细说明
 进口气动卫生 快装卡箍球阀

德国莱克阀门中国总代理-germany lik valves international

进口气动卫生 快装卡箍球阀特点:

进口气动卫生 快装卡箍球阀是由气动角行程执行器与卫生 球阀装配组成。亦称气动卡箍球阀,皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生 气动球阀阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。气动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

进口气动卫生 快装卡箍球阀性能参数:

1.公称通径:15~80mm;
2.
公称压力:PN(1.6,2.5,4.0,6.4)Mpa;
3.
连接形式:卡箍夹套;
4.
阀体材料:ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti, CF8,CF8m;
5.
温度范围:常温-40℃~180℃,中温-40℃~350℃,高温-40OC-450OC;
6.
填料:型聚四氟乙烯填料,柔性石墨;
7.
阀芯型式:O型阀芯
8.
流量特性:快开特性
9.
阀芯材料:Icr18Ni9TI 0017Ni12Mo2Ti;
10.
阀座材料:聚四氟乙烯(PTFE),特制PPL,金属阀座
11.
可调比:350:1;
12.
气缸形式:单缸或双缸式
13.
气缸工作压力:0.4~0.7 Mpa;
14.
气缸开关时间:双作用式1~5秒;
15.
气缸空气耗量:1~131L;
16.
电磁阀电源:220VAC,110VAC,24VAC,24VD

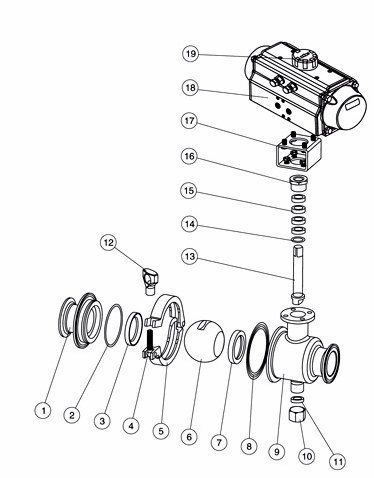

进口气动卫生 快装卡箍球阀主要零件材质表

气动卫生 快装卡箍球阀.png

序号No

零件名称

材质

P

R

1

左阀体

304

316

2

O形圈

食品 橡胶

食品 橡胶

3

阀座

PTFE

PTFE

4

吊环螺栓

304

316

5

卡箍

304

316

6

球体

304

316

7

阀座

PTFE

PTFE

8

垫片

食品 橡胶

食品 橡胶

9

阀体

304

316

10

螺母

304

316

11

垫片

PTFE

PTFE

12

蝶形螺母

304

316

13

阀杆

304

316

14

垫圈

304

316

15

填料

PTFE

PTFE

16

压盖

304

316

17

支架

304

304

18

气动执行器

AT系列

19

指示器

塑料

主要外形及连接尺寸

公称通径      Nominal

ISO规格        Size

Mm              In

外形连接尺寸 Connecting Flange Size

D

L

L1

~H

20

1/2

50.5

95

141/159

172

25

3/4

50.5

120

141/159

190

32

1

50.5

130

159/211

199

38

1 1/4

50.5

140

159/211

212

51

1 1/2

64

170

211/248

226

63

2

77.5

190

249/269

257

76

1 1/2

91

210

249/269

279

89

3

106

220

269/315

321

102

4

119

240

315/409

355
