进口气动衬氟法兰球阀

德国莱克阀门中国总代理-germany lik valves international

结构特点：

进口衬氟气动法兰球阀为各种强腐蚀性介质的启闭控制而设计，结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用为广泛的耐腐阀门。

应用领域
进口衬氟气动法兰球阀体内壁和金属阀内组件衬有耐腐蚀、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点，耐腐蚀气动球阀泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。全通径气动衬氟球阀提供大的流量，并可用于扫线清洗或隔离输送的管道。

特点：

1、气动衬氟球阀适用做调节流量的阀，具有精确的流量特性。
2、适用带有固体物质的苛刻介质（PTFE密封不适用）。
3、中轴密封是活动的压块，方便密封的检修。
4、连接端无外漏结构设计。

进口气动衬氟法兰球阀参数：

1.阀体

阀体型式	直通两分式铸造球阀
公称通径	DN15～200mm
公称压力	PN1.0、1.6MPa (ANSI 150Lb)
连接形式	法兰连接 JB/T79-94(ANSI16.5)
材料	ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上阀盖	与阀体起铸造
填料	聚四氟乙烯
介质温度	-20～+150℃

2.阀内组件

阀芯形式	球型阀芯
流量特性	快开特性
阀座	聚四氟乙烯
材料	ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
阀芯转角	90°

执行器型号	AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

3.执行机构

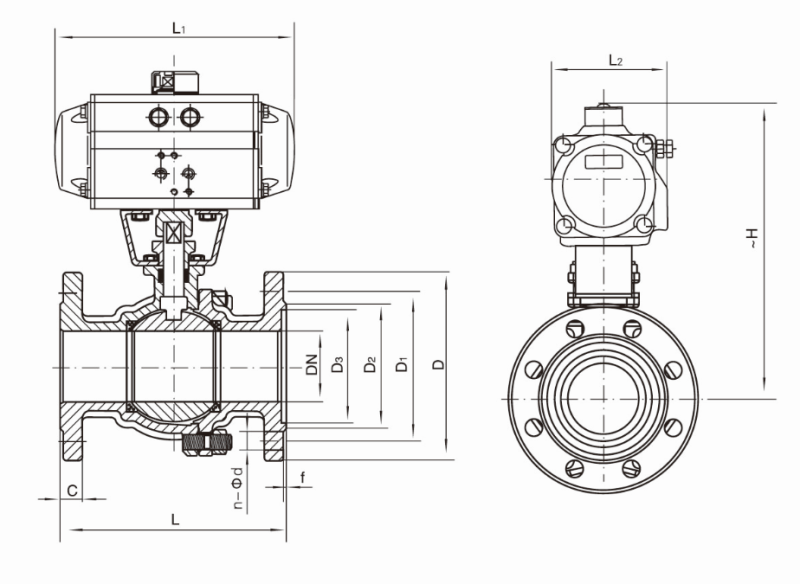

进口衬氟气动法兰球阀结构尺寸

DN	L	L₁	L₂	~H	D	D₁	D₂	C	f	n-Φd
1/2"	130	141/159	71/83	204/235	95	65	46	14	2	4-Φ14
3/4"	140	141/159	71/83	209/240	105	75	56	16	2	4-Φ14
1"	150	159/211	83/95	214/256	115	85	65	16	2	4-Φ14
1 1/4"	165	159/248	83/107	257/277	140	100	76	18	2	4-Φ18
1 1/2"	180	211/248	95/107	274/292	150	110	84	18	3	4-Φ18
2"	200	248/269	107/123	290/300	165	125	99	20	3	4-Φ18
2 1/2"	220	248/315	107/141	310/335	185	145	118	20	3	4-Φ18
3"	250	269/345	123/152	346/368	200	160	132	20	3	8-Φ18
4"	280	345/409	152/172	378/410	220	180	156	22	3	8-Φ18
5"	320	409/550	172/215	425/450	250	210	184	22	3	8-Φ18
6"	360	550/600	215/240	468/531	285	240	211	22	3	8-Φ18
8"	400	600/633	240/262	583/618	340	295	266	22	3	12-Φ22
