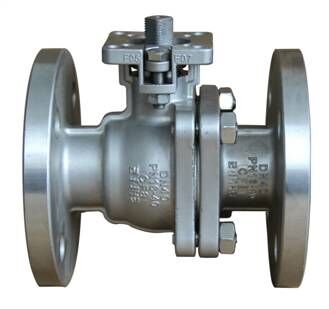

进口气动304/316法兰浮动球阀

点击图片查看原图
品 牌: 德国莱克LIK
单 价: 面议
起 订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 广州市
有效期至: 长期有效
最后更新: 2019-12-19 09:47
浏览次数: 42
询价
公司基本资料信息








产品详细说明
进口气动304/316法兰浮动球阀

德国莱克阀门中国总代理-germany lik valves international

简介:

进口气动304/316法兰浮动球阀是由双(单)作用气动活塞执行机构和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动O型调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,以实现全开或全闭的动作,气动O型调节球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合,金属硬密封阀座适用于温度≤500°的场合。
SUS304 / 316
气动法兰浮动球阀应用领域

气动O型调节球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理及空气处理等行业的流体切断控制,与自动化气动仪表配套使用。

进口气动304/316法兰浮动球阀阀体参数:

名称

属性

环境温度:

标准型-20℃~+80℃

公称通径:

DN15~DN200

连接方式:

螺纹、法兰、卡箍、承插焊、薄型对夹

公称压力:

PN10、PN16、PN25、PN40、PN64

阀体材质:

球墨铸铁、灰铸铁、铸钢、不锈钢(304、316、316L)、哈式合金

密封材质:

聚四氟乙烯(PTFE)、对位聚苯(PPL)、硬质合金

介质温度:

-20℃~+280℃

适用介质:

蒸气、水、油、粉尘等

装置连接:

ISO 5211

阀门检验:

ISO/DIN 5208-1987

气动双作用法兰球阀执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

☆齿轮式双活塞,输出力矩大,体积小。
☆气缸选用铝金材料,重量轻、外形美观。
☆可在顶部、底部安装手动操作机构。
☆齿条式连接可调节开启角度、额定流量。
☆执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
☆IS05211标准连接为产品的安装更换提供了方便。
☆两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项

◇根据不同控制和要求可选择下列附件:
◇切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
◇调节型附件:电气定位器、气动定位器、电气转换器。
◇气源处理附件:空气过滤减压阀、气源处理三联件。
◇手动机构:HVSD手操机构

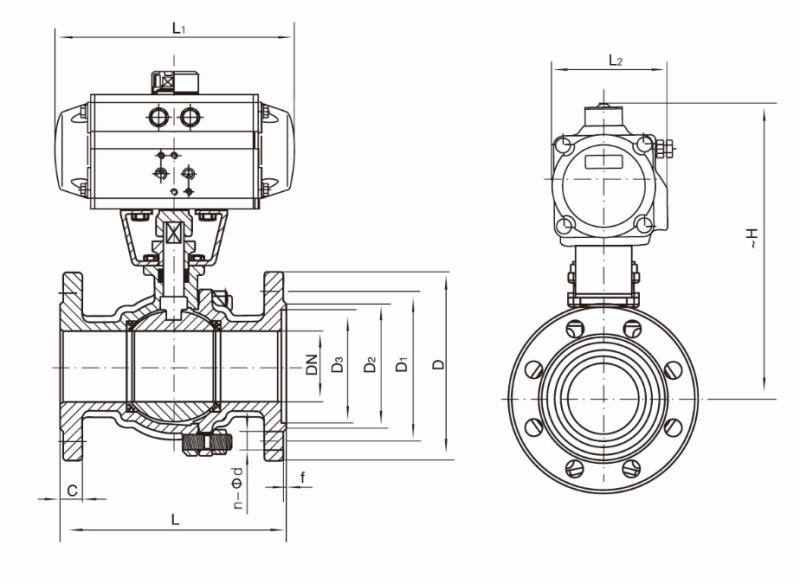

进口气动304/316法兰浮动球阀结构尺寸:

结构尺寸:

DN

L

L1

L2

~H

D

D1

D2

C

f

n-Φd

1/2"

130

141/159

71/83

204/235

95

65

46

14

2

4-Φ14

3/4"

140

141/159

71/83

209/240

105

75

56

16

2

4-Φ14

1"

150

159/211

83/95

214/256

115

85

65

16

2

4-Φ14

1 1/4"

165

159/248

83/107

257/277

140

100

76

18

2

4-Φ18

1 1/2"

180

211/248

95/107

274/292

150

110

84

18

3

4-Φ18

2"

200

248/269

107/123

290/300

165

125

99

20

3

4-Φ18

2 1/2"

220

248/315

107/141

310/335

185

145

118

20

3

4-Φ18

3"

250

269/345

123/152

346/368

200

160

132

20

3

8-Φ18

4"

280

345/409

152/172

378/410

220

180

156

22

3

8-Φ18

5"

320

409/550

172/215

425/450

250

210

184

22

3

8-Φ18

6"

360

550/600

215/240

468/531

285

240

211

22

3

8-Φ18

8"

400

600/633

240/262

583/618

340

295

266

22

3

12-Φ22

 Note: Actuator model is for reference, can be changed according to practical usage.
