德国莱克阀门中国总代理-germany lik valves international
进口气动三片式真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。GUQ系列气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
工作原理：
进口气动三片式真空球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。
产品特点：
1、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
2、开关扭矩小，配置气动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、该阀既能适用高真空，又能适用 定的正压力下使用；
5、由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
产品参数：
|
阀门漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
适用温度：Applicable Temperature |
-30～+150℃ |
|
气源压力：Annoy pressure |
0.4～0.6MPa |
|
适用范围：Applicability |
|
|
连接型式 Loose Flange |
使用压力范围（Pa） |
|
活套法兰（GB6070） |
0.6×106～1.3×10-4 |
|
焊接法兰（GB6070） |
1.6×106～1.3×10-4 |
|
快卸法兰（GB4982） |
0.1×106～1.3×10-4 |
|
螺纹连接 Threaded Connection |
1.6×106～1.3×10-4 |
主要零件材料Materials of Main Parts
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.
CONSTRUCTION FIGHTS (mm)

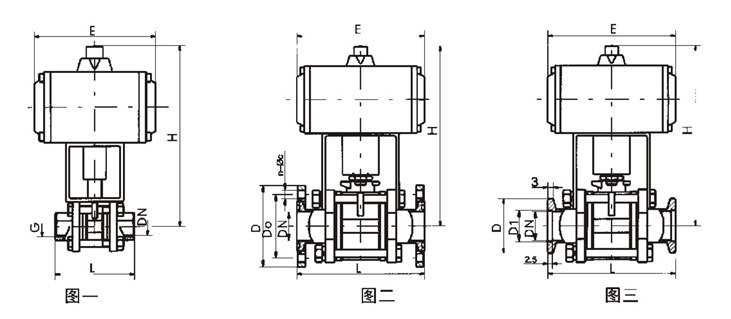

外形及连接尺寸(mm)(JB919)Overall and Connection Dimensions(mm)
螺纹连接的外形及连接尺寸(图 )
|
Model |
DN |
G |
H |
E |
L |
|
GUQ-10(G) |
10 |
1/4" |
153 |
104 |
68 |
|
GUQ-16(G) |
16 |
1/2" |
155 |
104 |
72 |
|
GUQ-20(G) |
20 |
3/4" |
160 |
104 |
82 |
|
GUQ-25(G) |
25 |
1" |
163 |
140 |
90 |
|
GUQ-32(G) |
32 |
1-1/4" |
180 |
140 |
112 |
|
GUQ-40(G) |
40 |
1-1/2" |
186 |
140 |
120 |
|
GUQ-50(G) |
50 |
2" |
233 |
164 |
145 |
|
GUQ-63(G) |
63 |
2-1/2" |
272 |
164 |
185 |
|
GUQ-80(G) |
80 |
3" |
351 |
190 |
210 |
|
GUQ-100(G) |
100 |
4" |
370 |
190 |
268 |
活套法兰连接(GB6070)(图二)
|
Model |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUQ-10(F) |
10 |
55 |
40 |
153 |
105 |
84 |
4-φ6.6 |
|
GUQ-16(F) |
16 |
60 |
45 |
155 |
130 |
84 |
4-φ6.6 |
|
GUQ-25(F) |
25 |
70 |
55 |
163 |
165 |
114 |
4-φ6.6 |
|
GUQ-32(F) |
32 |
90 |
70 |
180 |
165 |
140 |
4-φ9 |
|
GUQ-40(F) |
40 |
100 |
80 |
186 |
190 |
160 |
4-φ9 |
|
GUQ-50(F) |
50 |
110 |
90 |
233 |
190 |
170 |
4-φ9 |
|
GUQ-63(F) |
63 |
130 |
110 |
272 |
250 |
195 |
4-φ9 |
|
GUQ-80(F) |
80 |
145 |
125 |
351 |
250 |
203 |
8-φ9 |
|
GUQ-100(F) |
100 |
165 |
145 |
370 |
280 |
280 |
8-φ9 |
