进口气动螺纹三片式球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。

进口三片式内螺纹球阀系列产品是三段式阀体，由螺栓锁定而成两端是内螺纹接头的三片式球阀，也是结构较为复杂的 种内螺纹球阀，通常用于要求高，压力较高的管路和装置中。中段阀体采用高平台结构，方便加装电动执行器和气动执行器，便于工作现场的集中控制和远程控制。
产品特点
 1、阀体，阀盖采用 进的硅溶浇铸工艺，结构合理，外形美观；
 3、阀座采用弹性密封结构，密封可靠，启闭力矩轻；
 4、阀杆采用下装式结构，可防止阀杆吹出；
 5、可设置90°开关限位机构，并根据用户需要，可加装带锁装置，防止误操作；
 6、适用于PN1.0~6.3MPa工作温度-29℃~180℃（密封圈为聚四氟乙烯）或-29℃~300℃（密封圈为对位聚苯）的各种管道

应用标准

■设计依据: ASME B16.34, API 608

■壁厚: ASME B16.34, CLASS 400

■管螺纹接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203

■螺纹类型:G．NPT.BSPT.BSP DIN259/2999

规格说明

■工作压力:1000WOG

■工作温度:-20－180℃

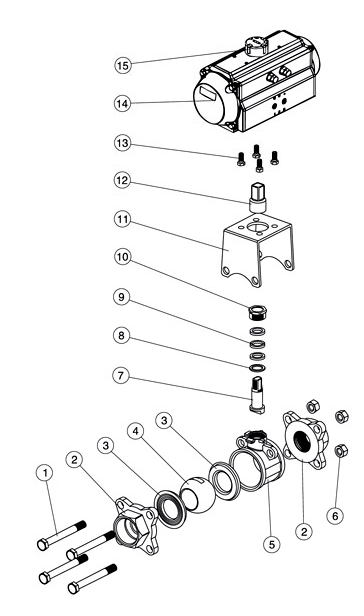

设计标准

进口气动螺纹三片式球阀外形尺寸图

进口气动螺纹三片式球阀尺寸数据
