进口气动三通卫生 球阀-德国进口气动三通球阀

点击图片查看原图
品 牌: 德国莱克LIK
单 价: 面议
起 订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 广州市
有效期至: 长期有效
最后更新: 2019-12-19 09:47
浏览次数: 43
询价
公司基本资料信息








产品详细说明
 进口气动三通卫生 球阀

德国莱克阀门中国总代理-germany lik valves international

参数

进口气动三通卫生 球阀是由气动执行器与高品质卫生型蝶阀阀体组成,卫生 气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。 适用工况:卫生 气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
进口气动三通卫生 球阀原理

既可通过 个气动头进行遥控操作,也可以通过 个手柄进行手动操作。 执行器有三种标准款型,即常闭(NC)型,常开(NO)型和空气/空气(A/A)型。执行器将 个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时,执行器的扭矩增大,关闭阀门选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。

进口气动三通卫生 球阀执行机构:

采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
  1
、齿轮式双活塞,输出力矩大,体积小。
  2
、气缸选用铝金材料,重量轻、外形美观。
  3
、可在顶部、底部安装手动操作机构。
  4
、齿条式连接可调节开启角度、额定流量。
  5
、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
  6
、IS05211标准连接为产品的安装更换提供了方便。
  7
、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

进口气动三通卫生 球阀参数
1.
阀体参数

零件名称

材料

阀体

304、316、316L

蝶板

304、316、316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304、316、316L

填料

硅橡胶、氟橡胶、聚四氟

2.执行器参数

执行器型号

GT、AT、AR、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

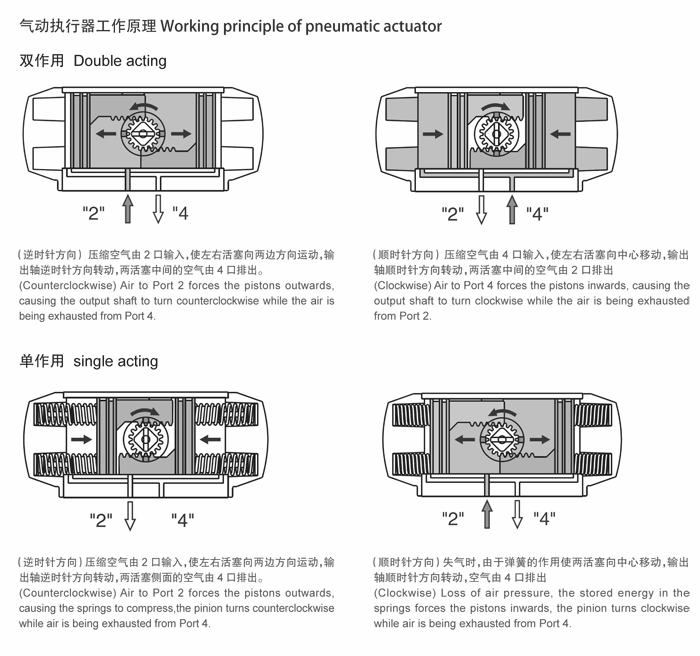

进口气动三通卫生 球阀执行器控制原理图:

进口气动三通卫生 球阀.png
