进口WCB电动法兰球阀

德国莱克阀门中国总代理-germany lik valves international

概述：

进口WCB电动法兰球阀的阀体通道和连接管径相等并成直径，介质几乎可以毫无损失的流过。电动铸钢球阀按其密封性能可分软密封阀座及金属密封阀座，软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动铸钢球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

进口WCB电动法兰球阀性能参数:

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5 标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
固有可调比 R	100:1

进口WCB电动法兰球阀流量特性Kv值:

公称通径 (DN)	不同开度角下的Kv值
公称通径 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

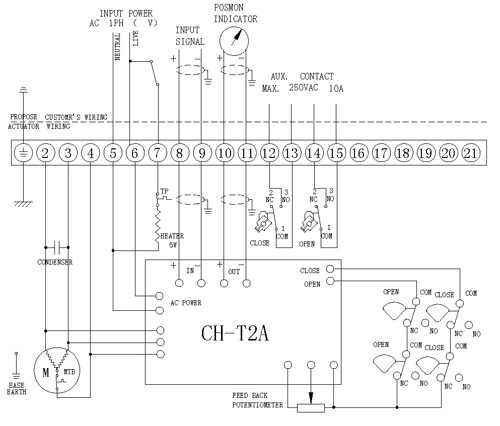

标准开关型接线图 AC220V 110V/50 60HZ

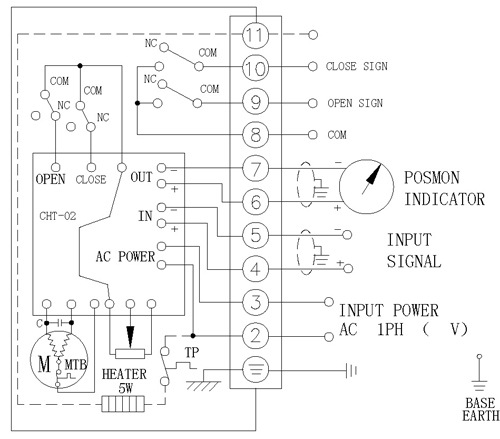

模拟量调节型接线图AC220V 110V/50 60HZ

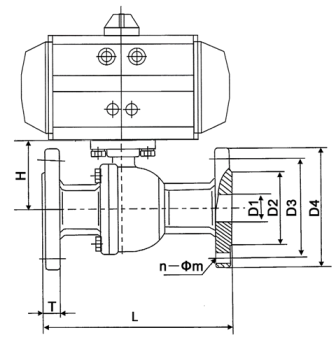

外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	155	256	95	65	15W	0.2A
20	140	155	260	105	75	15W	0.2A
25	150	155	266	115	86	15W	0.2A
32	165	155	270	136	100	15W	0.2A
40	180	208	312	146	110	25W	0.5A
50	200	208	325	160	125	25W	0.5A
65	220	208	336	180	145	25W	0.5A
80	250	256	365	195	160	50W	0.8A
100	280	256	400	215/230	180/190	90W	1.0A
125	320	256	420	245/270	210/220	90W	1.0A
150	360	288	440	280/300	240/250	120W	1.2A
200	400	288	470	335/360	295/310	150W	1.2A
