进口电动碳钢法兰球阀

点击图片查看原图
品 牌: 德国莱克LIK
单 价: 面议
起 订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 广州市
有效期至: 长期有效
最后更新: 2023-10-22 19:39
浏览次数: 31
询价
公司基本资料信息








产品详细说明
 进口电动碳钢法兰球阀

德国莱克阀门中国总代理-germany lik valves international

简介:

进口电动碳钢法兰球阀的球体具有旋转90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口外应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。电动执行器旋转90度就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好的密封性能,便于维修更换,便于管路的封闭。

■防火、防静电设计

■阀杆防爆出装置设计

■通过API607防火认证

■球阀上设计有压力平衡孔

■双层阀杆填料与对压蝶型弹片装置

性能参数:

驱动型式

交流控制型、直流控制型

公称通径

DN:15~DN300

公称压力

PN:1.6MPa~PN4.0MPa



适用温度

PTFE、TFM:-29℃~+180℃

EK:-29℃~+250℃

BODY、STL:-40℃~+425℃

连接方式

法兰

阀门结构

二片式

阀体材质

WCB、304、304L、316、316L、蒙乃尔合金

阀芯材质

304、304L、316、316L

阀杆材质

SS316

密封材质

PTFE、PPL、PEEK、STL

适用介质

水、油、气体类

功能选项

标准型、防爆型、信号反馈型、调节型、带加热器型、带位置发送器型

进口电动碳钢法兰球阀流量特性Kv值:

公称通径
(DN)

不同开度角下的Kv值

10°

20°

30°

40°

50°

60°

70°

80°

90°

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

34

71

133

248

398

620

890

150

20

40

80

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2253

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100

350

110

221

443

885

1750

3541

5311

7967

10950

400

150

303

605

1113

2424

4850

7275

10910

15300

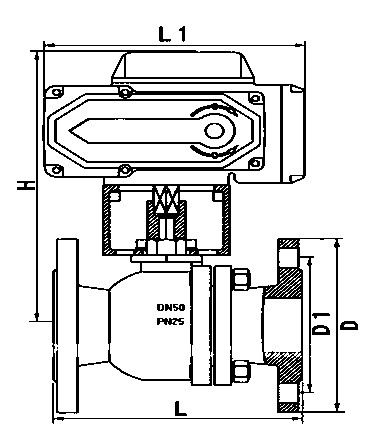

外形尺寸




公称通径DN

L

L1

H

D

D1

额定功率

额定电流

压力

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5





15

130

155

256

95

65

15W

0.2A

20

140

155

260

105

75

15W

0.2A

25

150

155

266

115

86

15W

0.2A

32

165

155

270

136

100

15W

0.2A

40

180

208

312

146

110

25W

0.5A

50

200

208

325

160

125

25W

0.5A

65

220

208

336

180

145

25W

0.5A

80

250

256

365

195

160

50W

0.8A

100

280

256

400

215/230

180/190

90W

1.0A

125

320

256

420

245/270

210/220

90W

1.0A

150

360

288

440

280/300

240/250

120W

1.2A

200

400

288

470

335/360

295/310

150W

1.2A

订货说明

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
