进口电动调节阀是以电力为动力，由电动执行机构和调节阀门组成，通过控制器的信号调节流体通路的面积，从而达到改变流体的流量、压力、温度等工况参数。
随着工业领域的自动化程度越来越高，电动调节阀作为工业自动化过程控制中的重要执行元件，随着工业领域的自动化程度越来越高，在越来越多的行业中得到广泛应用。与气动调节阀相比优点明显：节能、环保、安装方便。
产品详情
德国莱克LIK品牌,进口电动调节阀是 种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构或电动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等 有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等 有Ⅳ 、Ⅴ 、Ⅵ 。流量特性有直线、等百分比特性。多种品种规格可供选择。
进口电动调节阀 主要零件材料及结构图
|
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
2 |
密封垫 |
PTFE/柔性石墨 |
||||
|
3 |
套筒 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
|
7 |
填料 |
PTFE/柔性石墨 |
||||
|
8 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
|
9 |
螺母 |
304 |
304 |
316 |
316L |
|

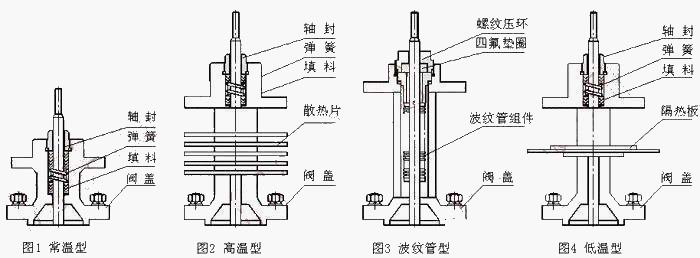

进口电动调节阀 阀盖形式
注：常温型：常温型工作温度-20-+200℃，泄露等 为Ⅳ 。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵 流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
进口电动调节阀 主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
公称压力PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
|||||||||||||
|
执行机构型号 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
||||||||
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
|||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||||
|
固有可调比 |
50：1 |
|||||||||||||
|
工作温度t（℃） |
普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 |
|||||||||||||
|
输入信号 |
0-10mADC、4-20mADC、220VAC（开关信号） |
|||||||||||||
|
电源电压 |
220VAC 50Hz |
|||||||||||||
进口电动调节阀 电动执行机构
1、电动执行机构主要性能参数
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
主要性能指标
|
项目 |
指标值 |
||
|
基本误差％ |
配3810L±2.5； 带定位器 ±1.0 |
||
|
回差％ |
配381L ±2.0； 配PSL±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
50：1 |
||
|
额定行程偏差％ |
2.5 |
||
进口电动调节阀 主要外型尺寸
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
结构长度 |
PN16/25 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
|
|
PN64、100 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
|
|
常温型 |
PN16/25 |
756 |
781 |
803 |
928 |
945 |
1260 |
1270 |
1294 |
1515 |
1540 |
1565 |
1816 |
2180 |
|
PN40 |
766 |
791 |
813 |
938 |
955 |
1260 |
1270 |
1329 |
1545 |
1560 |
1605 |
1892 |
2130 |
|
|
PN64/100 |
773 |
803 |
833 |
965 |
1000 |
1280 |
1300 |
1338 |
1575 |
1620 |
1675 |
1936 |
2202 |
|
|
高温型 |
PN16/25 |
956 |
981 |
1003 |
1128 |
1145 |
1510 |
1520 |
1544 |
1835 |
1860 |
1885 |
2166 |
2530 |
|
PN40 |
966 |
991 |
1013 |
1138 |
1155 |
1510 |
1520 |
1579 |
1865 |
1880 |
1925 |
2245 |
2480 |
|
|
PN64/100 |
973 |
1003 |
1033 |
1165 |
1200 |
1530 |
1550 |
1588 |
1895 |
1940 |
1995 |
2286 |
2552 |
|
|
H1 |
PN16/25 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
PN64/100 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
H2 |
87 |
90 |
||||||||||||
|
D |
225 |
257 |
310 |
|||||||||||
|
执行机构 |
PSL系列、3810系列、DKJ或DKZ系列等 |
|||||||||||||
