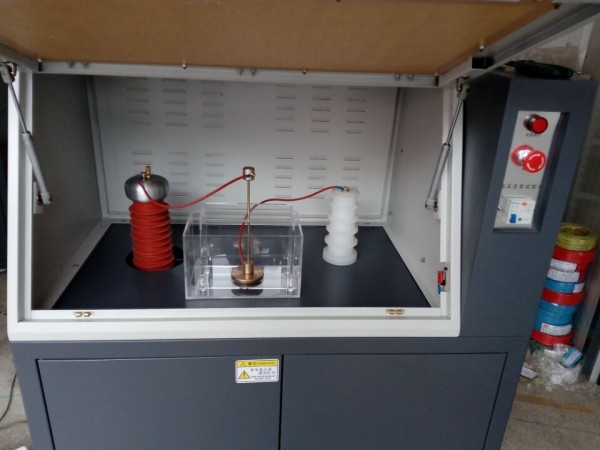

本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据最高可高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显 , 控制方式：PC/EPC可选。
主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
二、BDJC电气强度试验机检验标准
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》
3、JJG 795-2004 《耐电压测试仪检定规程》
4、GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
5、GB/T3333 电缆纸工频电压击穿试验方法
6、HG/T 3330绝缘漆漆膜击穿强度测定法
7、GB12656 电容器纸工频电压击穿试验方法
8、ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
9、GB12656 电容器纸工频电压击穿试验
三、耐电压强度测试仪技术要求：
01、输入电压： 交流 220 V
02、输出电压： 交流 0--100 KV ;
直流 0—100 KV （全波型）
03、电器容量： 10KVA
04、高压分级： 0-10KV，0--50KV，0-100KV
05、升压速率：0.1-10kv
（备注：满足标准要求并可以根据用户需求设定不同的升压速率）
06、试验方式：
直流试验：1、匀速升压 2、梯度升压 3、耐压试验
交流试验：1、匀速升压 2、梯度升压 3、耐压试验
07、试验介质：空气，试验油
08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警）
10、支持短时间内短路试验要求。
11、电压试验精度： ≤ 1％。
12、试验电压连续可调： 0--100 KV。
13、电流可采集到mA级 并且实现 实时采集。
14、出具国家一级计量单位校准证书或出具客户指定计量单位的证书
15、电源：220v±10%的单相交流电压和50Hz±1%的频率
16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）
17、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压
18、耐压时间：0-6H保持相对电压 （软件设定）
19、击穿试样：试样击穿点 大小可调一般为1-5mm左右
20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）
21、机箱材质：优质SUS304 不锈钢
22、支持人机分离异地操作 开创国内控制机器新篇章
23、控制方式：可选 PC /EPC
24、通讯方式：采用全国最尖端技术无线蓝牙控制，支持 232/USB/亚太区域网络端口。

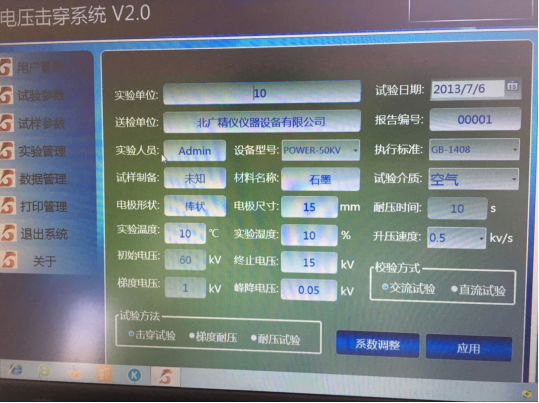

四、计算机系统及软件包
试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统。
本仪器采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。本仪器属我公司首创，为我公司专利产品，专利号：ZL02281003.X.
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL,WORD文档编辑；
7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
