美国venture必测SONO-1000超声波物位计

STU120100        8”RFANSI

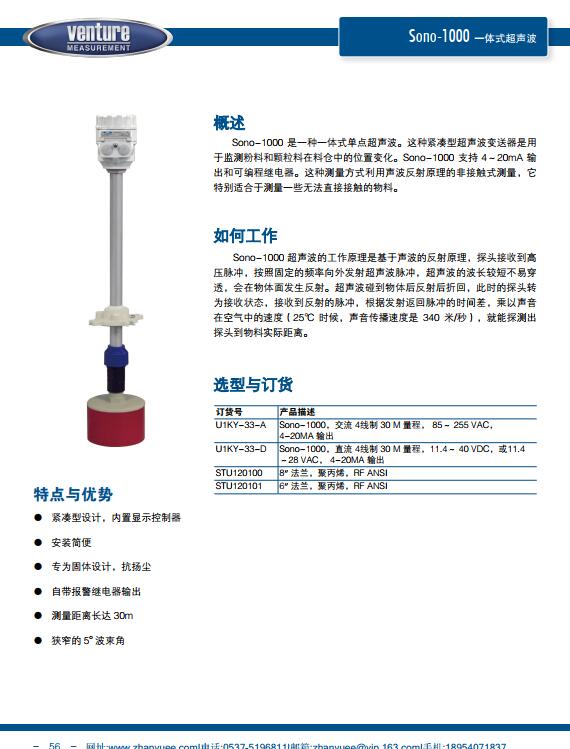

概述SONO-1000是-种-体式单点超声波物位计。这种紧凑型超声波变送器是用于监测粉料和颗粒料的料位变化。SONO-1000支持4

～20mA输出和可编程继电器。这种物位测量方式利用声波反射原理的非接触式测量，它特别适合于测量-些无法直接接触的物料。

如何工作SONO-1000超声波物位计的工作原理是基于声波的反射原理，探头接收到高压脉冲，按照固定的频率向外发射超声波脉冲，超声波的波长较短不易穿透，会在物体面发生反射。超声波碰到物体后反射后折回，此时的探头转为接收状态，接收到反射的脉冲，根据发射返回脉冲的时间差，乘以声音在空气中的速度（25℃时候，声音传播速度是340米/秒），就能探测出料位的实际距离。

订货号      产品描述

U1-33-A    SONO-1000，交流4-线制30M量程，85～255VAC，4-20MA输出

U1-33-D    SONO-1000，直流4-线制30M量程，11.4TO40VDC，或

11.4～28VAC，4-20MA输出

STU120100        8”RFANSI

美国必测SONO-1000超声波物位计VENTURE

特点与优势

●     紧凑型设计，内置显示控制器

●     安装简便

●     专为固体设计，抗扬尘

●     自带报警继电器输出

●     测量距离长达30m

●     狭窄的5o波束

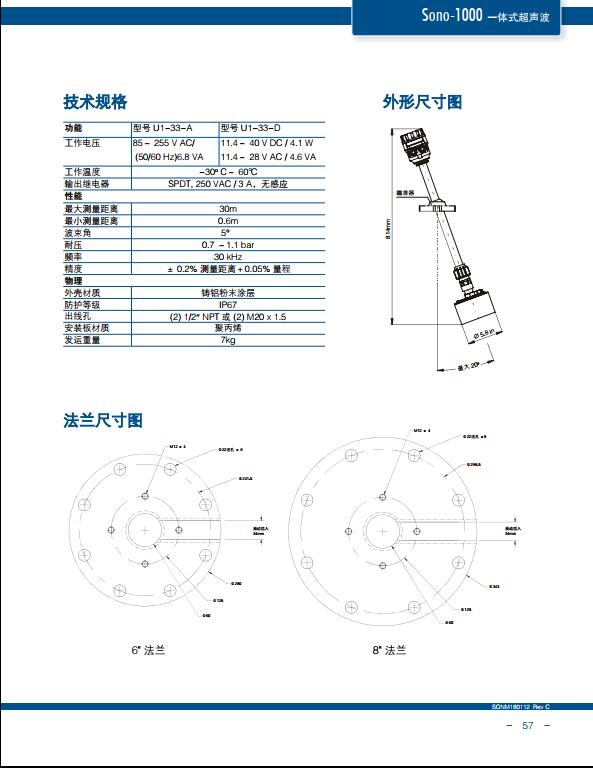

功能 型号U1-33-A    型号U1-33-D

工作电压  85~255VAC/(50/60Hz)6.8VA       11.4~40VDC/4.1W

11.4~28VAC/4.6VA

工作温度  -30oto60℃

输出继电器       SPDT,250VAC/3A，无感应

大测量距离       30m

小测量距离       0.6m

波束角      5°

耐压 0.7～1.1bar

频率 30kHz

精度 ±0.2%测量距离＋0.05%量程
