介电常数介质损耗测试仪

点击图片查看原图
单 价: 35000.00
品 牌: 北京北广
所在地: 北京
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 200
人 气: 已有 27 人关注
更 新: 2022-03-01
立即购买   加入购物车
公司基本资料信息








 介电常数介质损耗测试仪技术在民用,工业以及军事等各个领域应用广泛。本文主要对介电常数测量的常用方法进
行了综合论述。首先对国家标准进行了对比总结;然后分别论述了几种常用测量方法的基本原理、介电常数介质损耗测试仪适用范围、
优缺点及发展近况;最后对几种测量方法进行了对比总结,得出结论。
电桥工作原理
高压电桥采用典型的西林电桥线路。C4桥臂在基本量程时,与R4桥臂并联,测量数值为正损耗因数。结构采用了双层屏蔽。并通过辅桥的辅助平衡,消除寄生参数对电桥平衡的影响。辅桥由电位自动电位跟踪器与内层屏蔽(S)组成。自动跟踪器由电子元器件组成。它在桥顶B处取一输入电压,通过放大后,在内屏蔽(S)产生一个与B电位相等的电压。当电桥在平衡时,A,B,S三点电位必然相等,从而达到自动跟踪的目的。本电桥在平衡过程中,辅桥采用自动电位跟踪,在主桥平衡过程的同时,辅桥也自动跟踪始终处于平衡的状态,用户只要对主桥平衡进行操作就能得到可靠的所需数据。同时也有效的抑制了电压波动对平衡所带来的影响。在指零部分,采用了指针式电表指示,视觉直观,分辨清楚,克服了以往振动式检流计的缺点。

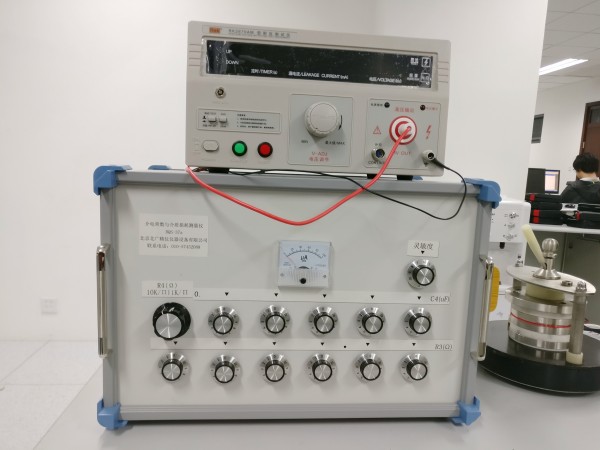

工频介电常数测试仪1
高压电桥是本公司推出的新一代高压电桥,主要用于测量工业绝缘材料的介质损耗(tgδ)及介电常数(ε)。符合GB1409、GB5654及GB/T1693, ASTM D150-1998(2004) 固体电绝缘材料的交流损耗特性及介电常数的试验方法其采用了西林电桥的经典线路,内附0-2500的数显高压电源及100PF标准电容器,并可按用户要求扩装外接标准电容线路。
电桥的特点;
桥体内附电位跟踪器及指零仪,外围接线及少。
电桥采用接触电阻小,机械寿命长的十进开关,保证测量的稳定性
仪器具有双屏蔽,能有效防止外部电磁场的干扰。
仪器内部电阻及电容元件经特殊老化处理,使仪器技术性能稳定可靠。
内附高压电源精度3%
内附标准电容损耗﹤0.00005,名义值100pF
电桥测量灵敏度
电桥在使用过程中,灵敏度直接影响电桥平稳衡的分辨程度,为保证测量准确度,希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压,标准电容量成正比。
在下面的计算公式中,用户可根据实际情况估算出电桥灵敏度水平,在这个水平上的电容与介质损耗因数的微小变化都能够反应出来。
工作电压说明
在使用中,本电桥顶A,B对V点的电压最高不超过11V,R3桥臂各盘的电流不超过下列规定:
10×1kΩ                             1max≤15mA
10×100Ω                            1max≤120mA
10×10Ω                             l max≤150mA
用户在使用前应注意以上的问题。如不清楚,可根据实验电压及标准电容量,按以下公式来计算出大概的工作电流。
I=ω V C
辅桥的技术特性:
不失真跟踪电压0~11V(有效值)
指零装置的技术特性:
在50Hz时电压灵敏度不低于1×10-6V/格
电流灵敏度不低于2×10-9 A/格
二次谐波 减不小于25dB
三次谐波 减不小于50dB
介电常数测量方法综述介电常数的测量按材质分类可以分为对固体、液体、气体以及粉末(颗粒)的测量[7]。固体电介质在测量时应用zui为广泛,通常可以分为对固定形状大小的固体和对形状不确定的固体的测量。相对于固体,液体          和气体的测试方法较少。对于液体,可以采用波导反射法测量其介电常数,误差在5%左右[8]。此外国家标准中给出了在90℃、工频条件下测量液体损耗角         正切及介电常数的方法[9]。对于气体,具体测试方法少且精度都不十分高。文献[10]中给出一种测量方法,以测量共振频率为基础,在LC 串联谐振电路中产生震荡,利用数字频率计测量谐振频率,不断改变压强和记录当前压强下谐振频率,最后用作图或者一元线性回归法处理数据,得到电容变化率进而计算出相对介电常数。[GB/T 1693-2007]硫化橡胶介电常数和介质损耗角工频、高频适用于硫化橡胶
正切值的测定方法
 [GB/T 5597-1999]固体电介质微波复介电常数的测
 2~18 试方法 GHz 2~20 0.0001~0.005
 [GB 7265.1-87]固体电介质微波复介电常数的测试方2~18 GHz 2~20  0.0001~0.005 微扰法
 法——微扰法
 [GB 7265.2-87]固体电介质微波复介电常数的测试方法——“开式腔”法      3~30 GHz 5~100 0.0002~0.006 开式腔法
 [GB 11297.11-89]热释电材料介电常数的测试方法1 kHz ± 5% 适用于热释 电材料
 [GB 11310-89]压电陶瓷材料性能测试方法相对自由介电常数温度特性的测 试 1 kHz 适用于压电陶瓷材料
[GB/T 12636-90]微波介质基片复介电常数带状线测1~20 GHz 2~25 0.0005~0.01 试方法
[QJ 1990.3-90]电绝缘粘合剂电性能测试方法工频、工频、高频适用于电绝缘粘合剂
高频下介质损耗角正切及相对介电常数的测量(1 MHz 以下)
[SJ 20512-1995]微波大损耗固体材料复介电常数和
2~40 GHz 2~100 <1.2 适用于微波大损耗固体材料
复磁导率测试方法
[SJ/T 1147-93]电容器用有机薄膜介质损耗角正切值工频、1 kHz、1 适用于电容器用有机薄膜
和介电常数试验方法MHz
[SJ/T 10142-91]电介质材料微波复介电常数测试方4~12 GHz 4~80 0.1~1 适用于电介质材料、同轴线终端开路
法同轴线终端开路法法
[SJ/T 10143-91]固体电介质微波复介电常数测试方
法——重入腔法 100~1000 MHz <20 0.0002~0.02 适用于电介质材料、重入腔法
[SJ/T 11043-96]电子玻璃高频介质损耗和介电常数
50~50 MHz 适用于电子玻璃
的测试方法
低频、射频、适用于岩样、本方法所指低频为1
[SY/T 6528-2002]岩样介电常数测量方法KHz~15 MHz、射频为20 MHz~0.27 超高频
GHz、超高频为0.2 GHz~3 GHz
安全操作规程
1.本仪器必须有专人负责保管,使用,非专职操作者应在使用前了解和熟悉本说明书,以免造成不必要的损失和事故。
2.每次使用前应仔细检查接地线是否完好,确保以后方可通电使用。
3.接通电源前应将灵敏度开关调到最低位置。
4.测量试品前应先对试品进行高压试验,证明在电桥工作电压下无噪声,电离等现象出现,然后才能进行测试(若试品己做过高压试验,该项可不必每次测量都做)。
5.对试品施加高压时缓慢升高,不可以加突变电压。
6.测试时操作人员必须集中思想,工作前做好一切准备工作,测试地点周围应有明显的标记或金属屏蔽围成高压危险区,以防止非操作人员闯入。
7.在测量过程中,如有放电管发光时,则必须及时切断电源,仔细检查接线及试品都无击穿,待检查排除故障后,再进行高压测量工作。
BQS-37A 主机
试品的测试
①在不知道被测试品的大概容量及损耗时,可先施加少许的电压,找到粗平衡点后,再把工作电压升到所需的值,然后再寻找细平衡点。
②在测量时,灵敏度开关是按从小到大的规律来调节的。
③在测量时,R3开关时按从左至右的规律来调节的。
④在测量时,C4开关时按从右至左的规律来调节的。
⑤整个测量步絮:首先检查接线无误后,方可通电试验。第二升起试验电压,并调节灵敏度开关,使UA表头有明显的指示。此时表明电桥没有平衡。第三调节R3开关,顺序从左至右。这时通过观察表头来观察电桥的平衡状况。如表头已回另,可再加大灵敏度。应总保持能明显地观察到调节R3时,电桥的平衡状况。第四在某一点上用户会发现,调节R3已无法使表头再回到另位。这时可调节C4开关,顺序时从右至左,把表头指针调节到最小位。第五用户在调节C4到某一点时又会发现无法将指针调回另位。这时又要去调节R3开关,调节的位数是上一次调节R3的最后位,然后又会出现第四点时的问题,又必须要调节C4开关...就这样来回往复地调节R3和C4两组开关,直至灵敏度开关最大时,并指针回另(或指另仪指示到最小)。表明电桥已达到平衡。
⑥测量完毕后或在暂停测量时,应将另仪的灵敏度开关降至“0”,再将测量电压降至另并切断电源开关,根据计算公式,算出被测试品的容量及介损值。
