西星科技氢气传感器使用手册（RS485）

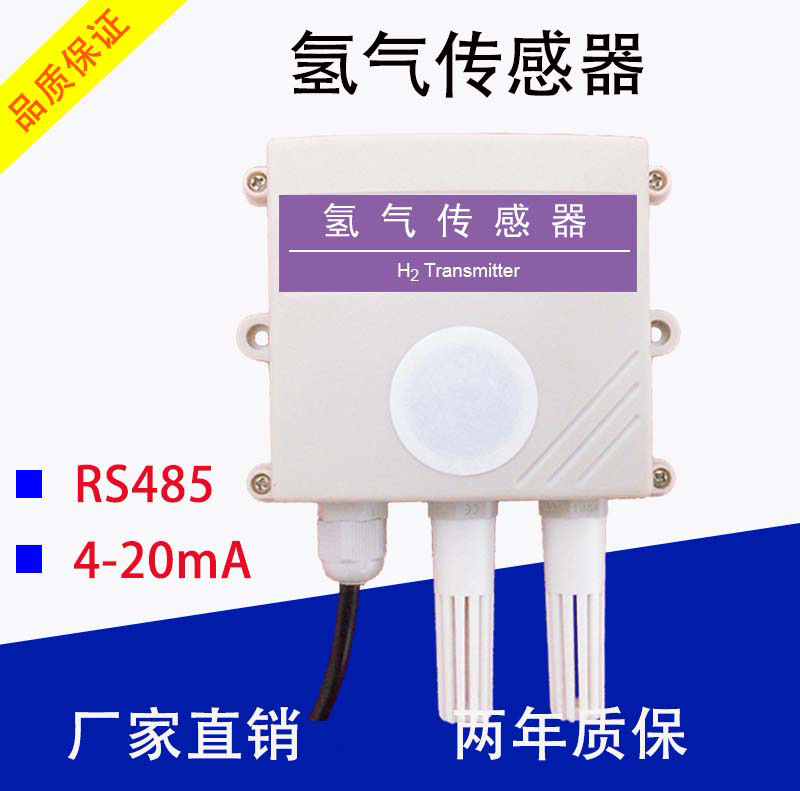

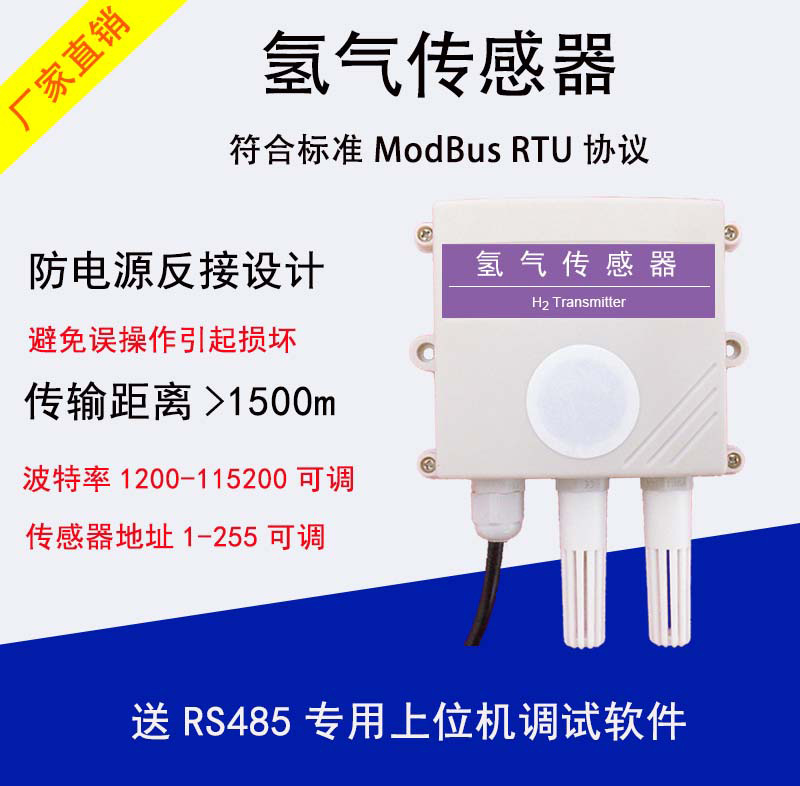

一、 产品简介

1. 1. 产品概述

本产品采用一线品牌电化学型氢气气体传感器探头,氢气与氧气发生氧化还原反应,对空气中的氢气浓度进行测量，在较宽的浓度范围内对氢气有很高的灵敏度。

本产品采用进口485芯片，并对485接口进行多重保护，能够有效应对工业现场浪涌、脉冲的干扰，在全波特率1200-115200范围内可靠通信，处于行业领先水平。

1. 2. 产品参数

二、 硬件接法

传感器引出红黑黄绿4根线，红线接电源，黑线接地GND，白线接485-A，黄线接485-B。

传感器默认供电12V-24V，特殊需求可以定制。

本产品电源带有防反接保护设计，但为避免不必要的意外，上电前还请仔细检查接线是否正确。

三、 通信协议

1. 1. 出厂默认配置

备注：以上仅为出厂默认设置，其中设备地址01-255，波特率1200-115200可随客户需要自主更改。

1. 2. 通信格式

传感器遵循标准ModBus RTU协议，传感器读数保存在保持寄存器中，功能码为03。

上位机读取传感器数据问询帧格式：

例：如上位机下发数据帧为 01 03 00 02 00 01 25 CA （16进制）

01为设备出厂默认地址001，

03为RS485功能码-读取保持寄存器，

00 02为要读取的寄存器起始地址-002，

00 01为要读取的寄存器个数-1个，

25为16位CRC低位，

CA为16位CRC高位。

下位机设备应答上位机，返回传感器数据应答帧格式：

N为读取的存储传感器数据的寄存器的个数。

例：如下位机返回的数据帧为：01 03 02 05 DC BA 8D （16进制）

01为返回数据帧所属的设备地址-001，

03为RS485功能码-读取保持寄存器，

02为传感器数据字节数-2个，

05 DC为传感器数据-转换为10进制为1500，

BA为16位CRC低位，

8D为16位CRC高位。
