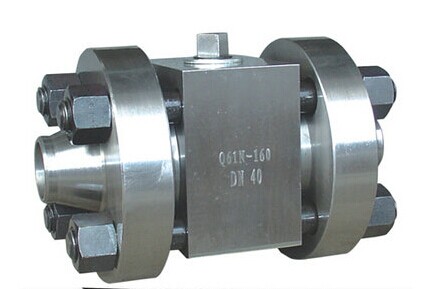

高压球阀Q61N

点击图片查看原图
单 价: 630.00
品 牌: 上海意威阀门
所在地: 上海
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 800
人 气: 已有 37 人关注
更 新: 2022-03-04
立即购买   加入购物车
公司基本资料信息









高压球阀
上海意威阀门有限公司专业生产高压球阀,焊接式高压球阀,对焊式高压球阀,法兰式高压球阀
高压球阀产品特点

一、高压球阀本产品所有部件均为锻件
二、高压球阀采用下装式阀杆,设备倒密封结构
三、高压球阀采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
四、高压球阀密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
 高压对焊球阀又名:
球阀;对焊球阀;高压焊接球阀;高压对焊球阀


一、产品特征

公称压力:16-32MPa

适用温度范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体(W O G)

焊接类型:对焊(BW)、承接焊(SW)

二、PN16MPa主要连接尺寸及重量                                   单位:mm



型号
公称压力
尺寸(mm)
L
L1
D
D1
H
L0

Q61F/N-160

Q661F/N-160

10
150
60
90
18
58
220
15
170
70
100
23
62
220
20
191
81
110
29
75
250
25
205
95
115
36
80
250
32
230
110
150
43
96
300
40
260
120
170
49
111
400
50
330
140
200
61
128
400
65
360
150
225
80
180
500
80
380
160
270
105
200
600
100
430
188
320
118
245
800
