高岭土直线振动筛 长方形振动筛 矿筛 矿用振动筛分设备

点击图片查看原图
单 价: 10000.00
品 牌: 大汉
所在地: 河南新乡市
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 1000
人 气: 已有 35 人关注
更 新: 2020-05-07
立即购买   加入购物车
公司基本资料信息









      这款振动筛宽1.2米,长3.5米属于大型直线振动筛,适合对产量要求大的客户使用,该设备筛分效率高,筛分精度高,处理量大,大型直线振动筛的筛分过程概括来说是物料通过进料口均匀的进入直线筛,通过各不同层次筛网筛分多种规格的筛上物、筛下物,又从不同的出料口排出,达到筛分目的。

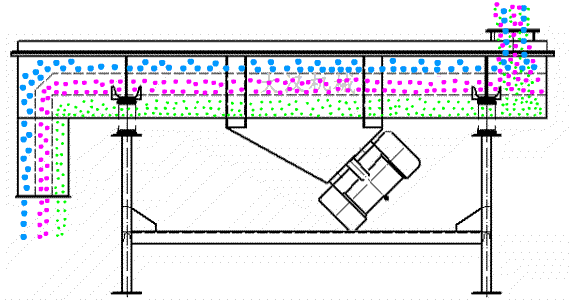

长方形振动筛的工作原理


      我厂生产的DZSF系列高岭土长方形振动筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

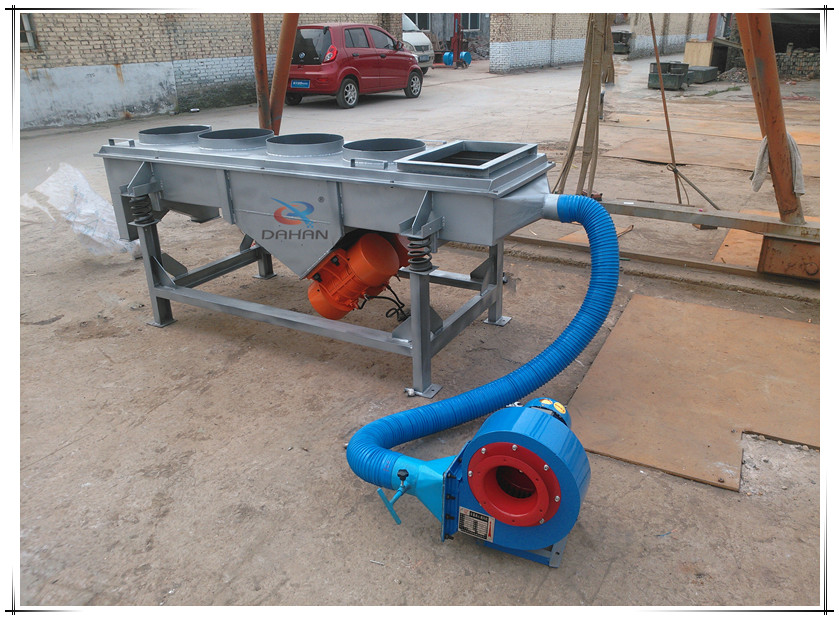

1235高岭土直线振动筛



1235长方形振动筛的型号说明

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF---------------------------------筛分机

1235-----------------------------筛面尺寸(1200mm宽x3500mm长)

1----------------------------------一层(一层筛网两个出料口)

P-----------------------------------钢板材质【P代表普碳钢】

高岭土方形筛的特点

1、全不锈钢材质,符合卫生标准,技术成熟,质量可靠,筛分精度高、处理量大;
2、适用范围广,可应用于各种物料;
3、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低;
4、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;
5、设备整体密封性好,无粉尘溢散;
6、维护方便,适合流水线生产中的自动化作业。

     515方形直线振动筛520碳钢直线振动筛两层530直线筛

     1020不锈钢直线筛三层高产量方形筛风冷式直线振动筛

高岭土长方形振动筛的结构说明


本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。





高岭土方形筛的安装与调试



      该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
新筛机安装好以后,应按以下要求检查:
1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。
3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。
5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。
6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
